Câmara de Teste de Jatos de Água em Aço Inoxidável SUS304 com Controle de Tela Sensível ao Toque PLC para Teste IPX5 IPX6 Conformidade com IEC60529

Câmara de Teste de Jatos de Água Fortes para Testes IPX5 e IPX6 em Conformidade com IEC60529

1. Introdução

Os testes IPX5 e IPX6 são realizados pulverizando o invólucro de todas as direções praticáveis com um jato de água de bicos de teste padrão, os bicos de teste (bicos de mangueira) com diâmetro de Φ6.3mm e Φ12.5mm são estritamente projetados de acordo com a figura 6 da IEC60529, e a câmara de teste pode atender completamente aos requisitos de teste das cláusulas 14.2.5 e 14.2.6 da IEC60529:1989 +A1:1999 +A2:2013.

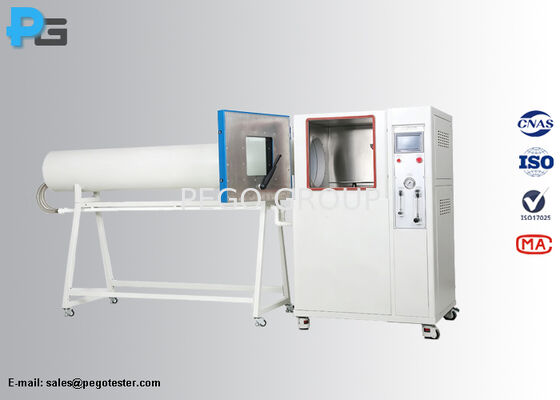

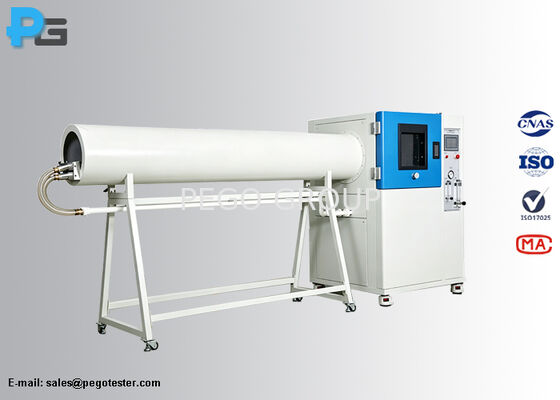

O equipamento de teste de proteção contra entrada de água IPX5 e IPX6 é composto por um túnel de teste e uma câmara de teste. Os bicos de teste são colocados no túnel de teste a uma distância de 2,8m do centro do prato giratório, o prato giratório está dentro da câmara de teste, os bicos de teste podem oscilar para cima e para baixo automaticamente para pulverizar o invólucro de todas as direções praticáveis. Tanque de água embutido e a água pode ser reciclada, o teste é controlado por PLC e tela sensível ao toque, a taxa de vazão é de 12,5L/min±5% para o teste IPX5 e 100L/min±5% para o teste IPX6, a pressão da água deve ser ajustada para atingir as taxas de vazão especificadas, duração do teste por metro quadrado de área de superfície do invólucro provável de ser pulverizada por 1 min, duração mínima do teste é de 3min.

2. Especificação
