Detalhes do produto:
Condições de Pagamento e Envio:
|
| Padrão: | A norma IEC 62196-1, IEC 60884, IEC 60669-1, IEC 62052-31 | Força de trabalho: | C.A. 220V/50HZ |
|---|---|---|---|
| Estação de funcionamento: | 1 ou pode ser personalizado | velocidade de trabalho: | 10 ± 2 Rpm |
| Altura do teste: | 250-500 ajustáveis | Cobrindo o diâmetro da rotação: | 75 mm e 76 mm |
| TUE aplicada: | Conectores e terminais | Garantia: | 12 meses |
| Realçar: | Aparelho de ensaio IEC 62196-1,Aparelho de ensaio IEC 62196-1 de 10 Rpm,VE Condutores Aparelho de ensaio IEC 62196-1 |
||

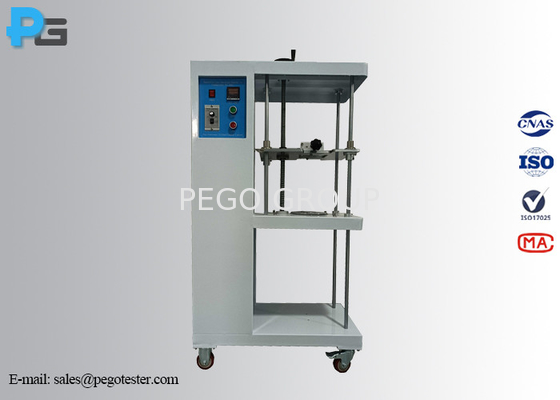

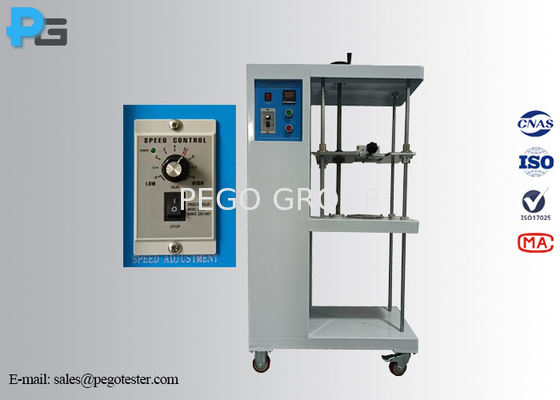

1- Introdução de aparelhos para verificar danos nos condutores de VE:
O aparelho para verificar os danos dos condutores do veículo elétrico é concebido para satisfazer os requisitos de ensaio da norma IEC 62196-1, secção 13.3, figura 12, secção 12.2.5 e figura 13, secção 12 da IEC60669-1.2.5 e figura 9, secção 6 da IEC62052-31.9.7.3 (para ensaio de flexão). O aparelho adota uma estrutura de parafuso de trilho, é constituído por caixa, massa, bucha, etc. O número de ensaios pode ser pré-definido antes da utilização, quando os tempos de ensaio fixados forem atingidos,O aparelho vai parar automaticamente e alarmeO aparelho é utilizado para verificar se o terminal com fixação por parafuso ou sem parafuso pode suportar a tensão mecânica em utilização normal.e avaliar se o projeto e a estrutura do terminal de fixação por parafuso cumprem os requisitos de não danificar excessivamente o condutor quando ele fixa o condutor.
Método de ensaio:
A extremidade do condutor passa através de uma bucha de tamanho apropriado numa placa, posicionada a uma altura H abaixo do acessório, conforme indicado no quadro 3.,De modo que a sua linha central descreve um círculo de diâmetro de 75 mm, concêntrico com o centro da unidade de fixação no plano horizontal.
A distância entre a boca da unidade de fixação e a superfície superior da caixa deve ser inferior a 15 mm da altura do quadro 3. A caixa pode ser lubrificada para evitar a ligação,torção ou rotação do condutor isoladoUma massa, tal como especificada no quadro 3, é suspensa na extremidade do condutor.
Durante o ensaio, o condutor não deve escorregar da unidade de fixação nem quebrar-se perto da unidade de fixação.
Os terminais não devem, durante este ensaio, danificar o condutor de modo a torná-lo impróprio para utilização ulterior.
2. Especificação do aparelho de verificação de danos nos condutores de veículos eléctricos:
| Modelo | PG-ADG | PG-ADG1 | PG-ADG2 |
| Modo de controlo | Controle elétrico | ||
| Estação de trabalho | 1 | ||
| Velocidade | 10 ± 2 r/min | ||
| Diâmetro de rotação da bucha | 75 mm | ||
| Tempo de ensaio | 0-99min59s (tempo de ensaio pode ser pré-definido e parar automaticamente quando o tempo expirar) | ||

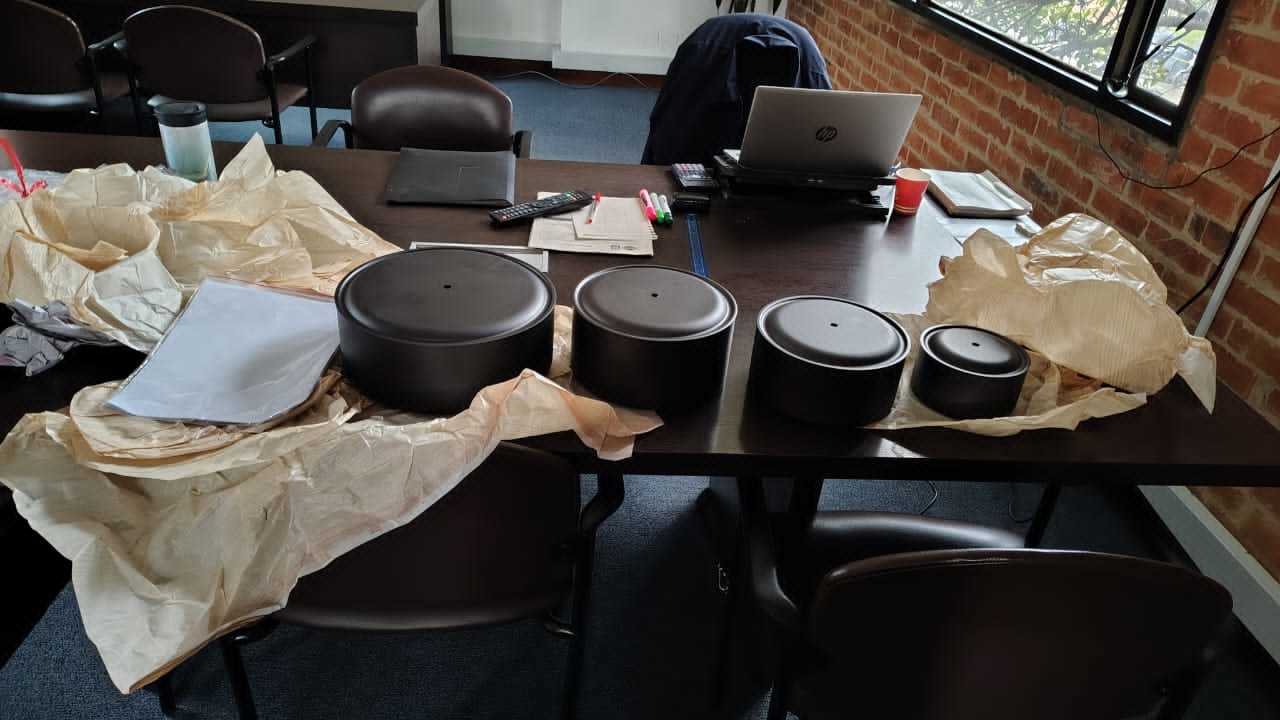

| Massa configurada | 0.3kg, 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 00,3 kg,0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg | 0.4kg, 0.7kg, 0.9kg, 1.4kg, 2.0kg, 2.9kg, 4.5kg, 6.8kg, 9.5kg |
| Altura do ensaio | 260mm, 280mm | 260mm, 280mm, 300mm | 260mm, 280mm, 300mm, 320mm, 343mm |
| Diâmetro do f buraco da bucha | 6.5mm, 9.5mm | 6.5mm, 9.5mm, 13mm | 6.5mm, 9.5mm, 9.4mm, 13.0mm, 14.5mm, 15.9mm |
| Modo de regulação de altura | Ajustável manualmente | ||
| Secção transversal máxima do condutor que pode ser testada | ≤ 10,0 mm2 | ≤ 25,0 mm2 | ≤ 50,0 mm2 |
| Dimensões e peso | L530mm*D500mm*H800mm/80kg | ||
| Potência de trabalho | AC220±10%, 50/60 Hz | ||
| Condições de trabalho | 5-35°C (temperatura), 30%-90%R.H. | ||
| Conformidade com a norma | Cláusula 12 da IEC 60884-1.2.5/Figura 13
| Cláusula 12 da IEC60669-1.2.5/Figura 9 | Cláusula 6 da norma IEC 62052-31.9.7.3/Figura H.1 |
Quadro 3 - Valores de flexão no ensaio de carga mecânica
| Área nominal da secção transversal (mm2) | Diâmetro da bucha (mm) | Alturaa) | Massas |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35.0 | 14.5 | 300 | 6.8 |
| 50.0 | 15.9 | 343 | 9.5 |
| 70.0 | 19.1 | 368 | 10.4 |
| 95.0 | 19.1 | 368 | 14.0 |
| 120.0 | 22.2 | 406 | 14.0 |
| 150.0 | 22.2 | 406 | 15.0 |
| 185.0 | 25.4 | 432 | 16.8 |
| 240.0 | 28.6 | 464 | 20.0 |
| 300.0 | 28.6 | 464 | 22.7 |
| 400.0 | 31.8 | 495 | 50.0 |
| 500.0 | 38.1 | 572 | 50.0 |
| 630.0 | 44.5 | 660 | 70.3 |
| Se uma bucha com o diâmetro do orifício dado não for adequada para acomodar o condutor sem ligação, pode ser utilizada uma bucha com o orifício mais grande seguinte. | |||
| a)Tolerância de altura H: ± 15 mm | |||
