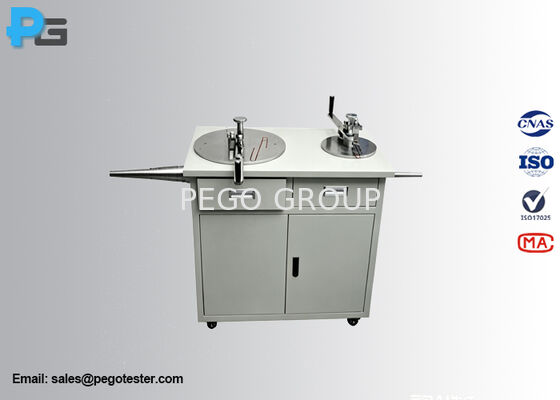

IEC60851-3 Aparelho de ensaio de enrolamento de mandril de arame retangular comprimento de braço de dobra 300 mm e 400 mm

RretangularAparelho de teste de enrolamento de mandril de fio

1.Introdução

O aparelho de teste de enrolamento de mandril de fio retangular é projetado de acordo com IEC60851-3 cláusula 6.2.2 figura 4 e GB/T4074.3 cláusula 6.2.2 figura 4. É adequado para testes de enrolamento de vários fios retangulares com um diâmetro de condutor nominal de 1,60 mm ou menos - incluindo fio retangular esmaltado, fio retangular isolado com papel, fio retangular isolado com fibra de vidro e fio enrolado em filme - bem como correspondente fios retangulares de cobre e alumínio.

Um pedaço reto de fio de aproximadamente 400 mm de comprimento deve ser dobrado 180° em torno de um mandril polido com o diâmetro fornecido na norma relevante em duas direções para formar um formato de S alongado. A parte reta entre as curvas em forma de U deve ter pelo menos 150 mm. Deve-se tomar cuidado para garantir que a amostra não se deforme ou se afaste de uma curvatura uniforme.

2.Especificação
