5KV de saída Gerador EFT compatível com a norma IEC61000-4-4 com CDN de 3 fases para ensaios EMC

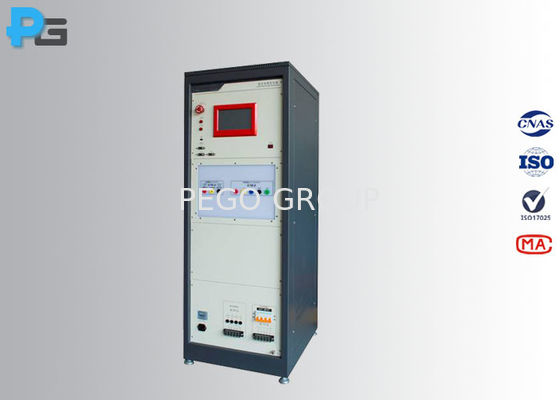

Imagem Grande : 5KV de saída Gerador EFT compatível com a norma IEC61000-4-4 com CDN de 3 fases para ensaios EMC

Detalhes do produto:

Lugar de origem:	China
Marca:	PEGO
Certificação:	Third-lab Calibration Certificate
Número do modelo:	EFT-5K

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 CONJUNTO
Preço:	USD5500-USD7000/set
Detalhes da embalagem:	Caixa
Tempo de entrega:	15 dias úteis
Termos de pagamento:	T/T, Western Union, Moneygram

Contato

Descrição de produto detalhada

Padrão:	IEC61000-4-4	Tensão de saída:	5KV
CDN:	380V/16A, 380V/30A	Garantia:	12 meses
Sistema de controle:	Tela sensível ao toque do CLP	Expedição:	Por expresso
Potência de trabalho:	AC220±10%,50/60Hz, 300W	Dimensão:	470 mm (L) × 215 mm (A) × 500 mm (P)

Equipamento de Teste de EMC de Alto Desempenho - Gerador de Transiente Rápido de 5KV

Visão Geral do Produto

Os geradores de transiente elétrico rápido da série EFT-5K são instrumentos de precisão projetados para testes de conformidade de compatibilidade eletromagnética (EMC) de acordo com a norma IEC61000-4-4. Esses testadores robustos fornecem pulsos de rajada de transiente rápido de até 5KV, suportando frequências de repetição de 0,1 a 1200kHz, tornando-os adequados para avaliar a imunidade de sistemas de controle industrial, eletrodomésticos, equipamentos médicos, eletrônicos automotivos e componentes.

A rede de acoplamento e desacoplamento (CDN) integrada de 3 fases e 5 fios com capacidade de 16A ou 30A garante a simulação precisa de distúrbios elétricos do mundo real em sistemas de energia trifásicos.

Especificações Técnicas

Parâmetro	Especificação
Modelo	EFT-5K16 / EFT-5K30
Tensão de Saída em Circuito Aberto	0,25-5kV ±5%
Tensão de Saída com Carga de 50Ω	0,125-2,5kV ±5%
Forma de Onda do Pulso	5/50ns (carga de 50Ω/1000Ω)
Tempo de Subida	5ns ±30% (carga de 50Ω)
Impedância	50Ω ±20%
Polaridade de Saída	Negativa/Positiva
Frequência de Repetição	0,1-1200,0kHz ±10%
Duração da Rajada	15ms@2,5/5kHz, 750μs@100kHz, 250μs@300kHz
Período da Rajada	100-999ms (ajustável)
Rede de Acoplamento	3 fases 380V/16A ou 30A, 50/60Hz
Capacitor de Acoplamento	33nF ±10%
Requisitos de Alimentação	AC220±10%, 50/60Hz, 300W
Dimensões	470(L)×215(A)×500(P)mm
Peso	Aprox. 25kg

Principais Benefícios

Controle Preciso da Forma de Onda

Os resistores não indutivos de alta potência importados garantem formas de onda de pulso estáveis sem deformação, fornecendo sinais de teste precisos que atendem aos requisitos da IEC61000-4-4. Essa precisão é importante porque formas de onda distorcidas podem levar a resultados de teste falsos, causando redesenhos desnecessários do produto ou falhas na conformidade.

Operação Amigável

A interface de tela sensível ao toque LCD de 7 polegadas oferece controle intuitivo com exibição de parâmetros em tempo real. Os operadores podem armazenar até 1000 configurações de teste, permitindo a recuperação rápida para cenários de teste repetidos. O sensor de temperatura e umidade integrado monitora as condições ambientais durante os testes.

CDN Integrado Abrangente

A rede de acoplamento e desacoplamento integrada de 3 fases e 5 fios elimina a necessidade de equipamentos de acoplamento externos. Com modos de acoplamento livremente selecionáveis (L1, L2, L3, N, PE), o sistema se adapta a várias configurações de teste sem modificações de hardware adicionais.

Aplicações

A série EFT-5K atende laboratórios de garantia de qualidade e instalações de teste de EMC que avaliam equipamentos eletrônicos para conformidade regulatória. Casos de uso típicos incluem:

Testes de pré-conformidade para controladores de automação industrial
Testes de certificação de eletrodomésticos para sistemas de gerenciamento de energia
Validação de dispositivos médicos para equipamentos de monitoramento de pacientes
Avaliação de imunidade de componentes automotivos para módulos de controle de motor

Por que Funciona

O gerador combina tecnologia avançada de pulso com sistemas de controle inteligentes para fornecer resultados de teste confiáveis e repetíveis. A função de autodiagnóstico monitora continuamente o status de saída de alta tensão e impulso, detectando automaticamente anomalias para proteger tanto o instrumento quanto o dispositivo em teste.

Com opções flexíveis de modo de rajada (síncrono ou assíncrono) e configuração de ângulo de fase livre de 0 a 360°, os engenheiros podem simular cenários de distúrbio precisos sem comprometer a eficiência do teste.

Imagens do Produto
