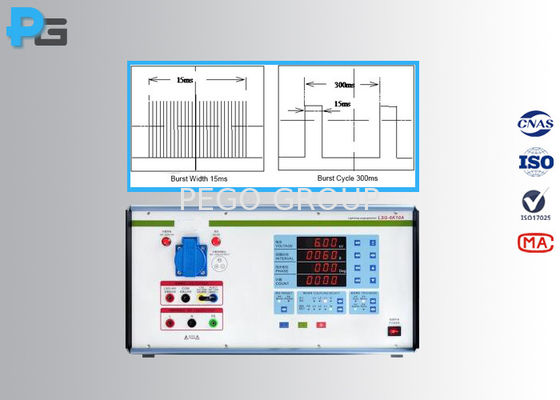

5KV Voltagem de Saída Gerador Elétrico Transiente Rápido de 3 Fases com PLC touch screen e CDN incorporado para teste EMC

Imagem Grande : 5KV Voltagem de Saída Gerador Elétrico Transiente Rápido de 3 Fases com PLC touch screen e CDN incorporado para teste EMC

Detalhes do produto:

Lugar de origem:	China
Marca:	PEGO
Certificação:	Third-lab Calibration Certificate
Número do modelo:	EFT-5K

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1 CONJUNTO
Preço:	USD5500-USD7000/set
Detalhes da embalagem:	Caixa
Tempo de entrega:	15 dias úteis
Termos de pagamento:	T/T, Western Union, Moneygram

Contato

Descrição de produto detalhada

Padrão:	IEC61000-4-4	Tensão de saída:	5KV
CDN:	380V/16A, 380V/30A	Garantia:	12 meses
Sistema de controle:	Tela sensível ao toque do CLP	Expedição:	Por expresso
Potência de trabalho:	AC220±10%,50/60Hz, 300W	Dimensão:	470 mm (L) × 215 mm (A) × 500 mm (P)

Gerador Elétrico de Transientes Rápidos Trifásico - Equipamento de Teste EMC de 5KV com Tela Sensível ao Toque PLC

Visão Geral do Produto

Os geradores de transientes elétricos rápidos da série EFT-5K são instrumentos de precisão projetados para testes de conformidade de compatibilidade eletromagnética (EMC) de acordo com a norma IEC61000-4-4. Esses robustos testadores fornecem pulsos de transientes rápidos de até 5KV, suportando frequências de repetição de 0,1 a 1200kHz, tornando-os adequados para avaliar a imunidade de sistemas de controle industrial, eletrodomésticos, equipamentos médicos, eletrônicos automotivos e componentes. A rede de acoplamento e desacoplamento (CDN) trifásica de 5 fios integrada com capacidade de 16A ou 30A garante a simulação precisa de distúrbios elétricos do mundo real em sistemas de energia trifásicos.

Especificações Técnicas

Parâmetro	Especificação
Modelo	EFT-5K16 / EFT-5K30
Tensão de Saída em Circuito Aberto	0,25-5kV ±5%
Tensão de Saída com Carga de 50Ω	0,125-2,5kV ±5%
Forma de Onda do Pulso	5/50ns (carga de 50Ω/1000Ω)
Tempo de Subida	5ns ±30% (carga de 50Ω)
Impedância	50Ω ±20%
Polaridade de Saída	Negativa/Positiva
Frequência de Repetição	0,1-1200,0kHz ±10%
Duração do Burst	15ms@2,5/5kHz, 750μs@100kHz, 250μs@300kHz
Período do Burst	100-999ms (ajustável)
Rede de Acoplamento	Trifásica 380V/16A ou 30A, 50/60Hz
Capacitor de Acoplamento	33nF ±10%
Requisitos de Alimentação	AC220±10%, 50/60Hz, 300W
Dimensões	470(L)×215(A)×500(P)mm
Peso	Aprox. 25kg

Principais Benefícios

Controle Preciso da Forma de Onda

Os resistores não indutivos de alta potência importados garantem formas de onda de pulso estáveis e sem deformação, fornecendo sinais de teste precisos que atendem aos requisitos da IEC61000-4-4. Essa precisão é importante porque formas de onda distorcidas podem levar a resultados de teste falsos, causando redesenhos desnecessários do produto ou falhas na conformidade.

Operação Amigável

A interface de tela sensível ao toque LCD de 7 polegadas oferece controle intuitivo com exibição de parâmetros em tempo real. Os operadores podem armazenar até 1000 configurações de teste, permitindo o recall rápido para cenários de teste repetidos. O sensor de temperatura e umidade integrado monitora as condições ambientais durante os testes.

CDN Integrado Abrangente

A rede de acoplamento e desacoplamento trifásica de 5 fios integrada elimina a necessidade de equipamentos de acoplamento externos. Com modos de acoplamento livremente selecionáveis (L1, L2, L3, N, PE), o sistema se adapta a várias configurações de teste sem modificações de hardware adicionais.

Aplicações

A série EFT-5K atende laboratórios de garantia de qualidade e instalações de teste EMC que avaliam equipamentos eletrônicos para conformidade regulatória. Casos de uso típicos incluem testes de pré-conformidade para controladores de automação industrial, testes de certificação de eletrodomésticos para sistemas de gerenciamento de energia, validação de dispositivos médicos para equipamentos de monitoramento de pacientes e avaliação de imunidade de componentes automotivos para módulos de controle de motor.

Por Que Funciona

O gerador combina tecnologia avançada de pulsos com sistemas de controle inteligentes para fornecer resultados de teste confiáveis e repetíveis. A função de autodiagnóstico monitora continuamente o status da saída de alta tensão e impulso, detectando automaticamente anomalias para proteger tanto o instrumento quanto o dispositivo em teste. Com opções flexíveis de modo de burst (síncrono ou assíncrono) e configuração de ângulo de fase livre de 0 a 360°, os engenheiros podem simular cenários de distúrbio precisos sem comprometer a eficiência do teste.

Imagens do Produto
