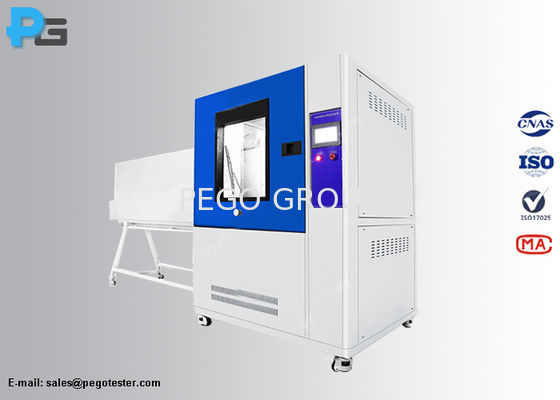

Câmara de ensaio térmico à prova de jato de alta pressão IEC60529 ISO20653 Para IPX5 IPX6 IPX9K
IEC60529 / ISO20653 Câmara de ensaio à prova de jato a alta temperatura e alta pressão para IPX5 IPX6 IPX9K
Introdução
A câmara de teste de jato de pulverização de alta pressão de alta temperatura IPX69K foi projetada de acordo com as normas IEC60529, DIN40050-9 figura 7 e ISO20653 figura 8 e 9.Ensaios IPX6K e IPX9K com parâmetros definidos pelo utilizador através de um ecrã LCD táctil de 7 polegadas e de um sistema de controlo automático PLC (Panasonic)Construído com bocas de aço inoxidável, plataforma giratória e caixa interna, inclui uma tomada à prova d'água para testes em tempo real.componentes elétricos, e testes impermeáveis de peças de automóveis, permite a avaliação do desempenho e a melhoria do produto.
IPX5 Jatos de água
A água projetada por um bico (6,3 mm) contra o compartimento, de qualquer direcção, não deve ter efeitos nocivos.pressão de 30 kPa a uma distância de 3 m.
IPX6 Potentes jatos de água
A água projetada contra o compartimento por jatos poderosos (bocal de 12,5 mm) de qualquer direcção não deve ter efeitos nocivos.pressão de 100 kPa a uma distância de 3 m.
IPX6-K Potentes jatos de água com pressão aumentada
A água projetada contra o compartimento por jatos poderosos (bocal de 12,5 mm) de qualquer direcção, sob pressão elevada, não deve ter efeitos nocivos.75 litros por minutoPressão: 1000 kPa a uma distância de 3 m.
IPX9K Limpeza de jatos de água de alta pressão/vapor
A água projetada contra o recinto, sob alta pressão e alta temperatura, de quatro direcções (00, 300, 600, 900), não deve ter efeitos nocivos.14 a 16 litros por minuto, pressão: 8000~10000 Kpa, temperatura: 80±5°C, distância de ensaio: 100 a 150 mm.
Características
- Chapa de aço de alta qualidade, revestida com verniz de fogão.
- O interior da câmara e o suporte são feitos de aço inoxidável SUS304#.
- Ecrã sensível ao toque de 7 polegadas e componente de controlo do núcleo PLC para fácil operação e controlo automático.
- Um motor passo de alta qualidade com velocidade e ângulo ajustáveis via ecrã táctil.
- Controle de temperatura IPD com configurações de tela sensível ao toque.
- Tempo de ensaio: 0-999 minutos de ajuste, parada automática.
- Proteção completa: fugas, escassez de água, transbordamento, curto-circuito e proteção por indução da porta.
- Tanque de água incorporado com capacidade de reciclagem, controle de válvula de bola e alarme de baixo nível de água.
- Janela de observação transparente com vidro temperado e luz LED para controlo dos ensaios.
Especificações
| Modelo |
IPX69K |
| Dimensão de trabalho (mm) |
1200*1200*1200 (L*W*H) |
| Dimensões externas (mm) |
4200*1380*2050 (L*W*H) |
| Diâmetro do bico IPX5 |
Φ6,3 mm |
| Diâmetro do bico IPX6 |
Φ12,5 mm |
| Distância de ensaio para IPX5/6 |
2.8 m (distância entre os bicos e o centro da plataforma giratória) |
| Método de fixação do bico |
Fixação mecânica (automática ou ajustável no ângulo da pistola do bico programável) |
| Número de bocas para IPX9K |
4 |
| Posição dos bicos |
00, 300, 600, 900 (distribuição vertical) |
| Distância de ensaio para IPX9K |
100~200 mm (regulado) |
| Tempo de ensaio |
30s por posição |
| Peso do urso |
50 kg |
| Tempo de ensaio |
0~9999s (presetável) |
| Diâmetro da plataforma giratória |
Φ600 mm |
| Modo de elevação da plataforma giratória |
Ajustável manualmente |
| Taxa de fluxo de IPX5 |
12.5±0,625 (L/min) |
| Taxa de fluxo de IPX6 |
100±5 (L/min) |
| Temperatura de IPX9K |
RT. Ou 80±5°C |
| Pressão de água de IPX9K |
8000-10000Kpa |
| Velocidade de rotação da plataforma giratória |
4-10r/min (regulado) |
| Potência de trabalho |
380v/50Hz, 15KW |
| Potência da TUE |
220 V |
| Proteção |
Protecção contra fugas, protecção contra escassez de água, protecção contra curto-circuito, protecção contra indução |
