Cláusula 8 da IEC 61010-1.2.2 Figura 10 Máquina de ensaio de impacto de queda de esferas de aço para equipamentos eléctricos médicos

Cláusula 8 da IEC 61010-1.2.2 Figura 10 AçoEsferaLargue.Teste de impactoMáquina para equipamento eléctrico médico

1.Introdução

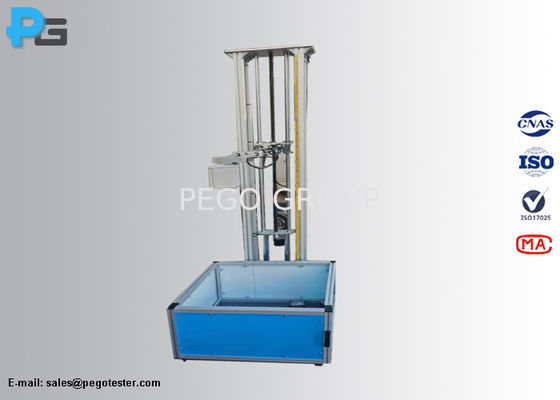

OEquipamento de ensaio de impacto de queda de esferas de açoÉ concebido e fabricado em conformidade com os requisitos da secção 8.2 da norma IEC 61010-1 e da secção 15 da figura 10 da norma IEC 60601-1.3.3, IEC60950-1, secção 4.4.5 e figura 4A, secção 4 da norma IEC60598-1.13.4, apêndice IEC 62368-1, cláusula T.6 e figura T.1. Diferentes bolas de aço podem ser configuradas de acordo com diferentes requisitos padrão. O equipamento pode fornecer tanto impacto de esfera de pêndulo quanto impacto de esfera de queda vertical.Este testador usa o princípio da atração eletromagnética para atrair várias bolas de aço, e liberta ou atrai as bolas de aço de ensaio através da libertação ou atração magnética gerada pela potência de ligação e desligação do eletromagnético para obter o impacto da bola de queda.A bola do pêndulo é levantada por uma corda de aço, e a energia de impacto gerada pela diferença de altura é quantificada para fornecer a energia de impacto da bola do pêndulo necessária para o ensaio.A configuração por defeito do testador de impacto de bola de queda é uma bola de aço de Φ50 mm, e a bola de aço Φ50.8mm exigida pela norma UL é opcional.Por favor, dê atenção para lubrificá-los para manutenção para evitar ferrugem..

2.Padrão

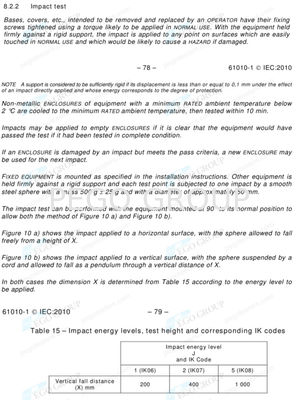

IEC 61010-1 Equipamento elétrico médico - Parte 1: Requisitos gerais de segurança básica e desempenho essencial2. e figura 10

IEC60601-1:2020 Equipamento elétrico médico - Parte 1: Requisitos gerais de segurança básica e desempenho essencial3.3

IEC60950-1Equipamento de tecnologia da informação  Segurança Parte 1: Requisitos gerais Cláusula 4.4.5 e figura 4A

IEC 62368-1 Equipamento de tecnologia de áudio/vídeo, informação e comunicação ¢ Parte 1: Requisitos de segurança Anexo T.6 e Figura T.1

IEC60598-1 Iluminações Parte 1: Requisitos gerais e ensaios Cláusula 4.13.4

3Aplicação

Odispositivo de ensaio de queda de esferas de açoÉ utilizado principalmente para simular o impacto de queda livre de objetos a uma certa altura, de modo a avaliar o desempenho dos materiais, produtos ou estruturas relacionados.

3.1 Ensaios de desempenho dos materiais

- Avalie a dureza do material: permitindo que a bola de aço caia sobre a superfície do material em estudo a partir de diferentes alturas, observar a deformação, rachaduras e outras condições do material sob impacto,e assim julgar a dureza do materialPor exemplo, na investigação e desenvolvimento de materiais metálicos, a resistência ao impacto de metais de diferentes composições ou processos de tratamento térmico pode ser comparada,fornecendo uma base para a otimização de materiais.

- Características da fadiga do material de estudo: Realizar vários ensaios de impacto de bolas de aço para simular as cargas de impacto que os materiais podem suportar durante a utilização a longo prazo, analisar o acúmulo de danos causados pela fadiga nos materiais,e prever a vida útil dos materiais em aplicações práticas.

3.2 Inspecção da qualidade do produto

- Avaliação do desempenho da protecção das embalagens: Colocar o produto embalado sob o dispositivo de ensaio e deixar cair a bola de aço sobre a embalagem para simular os impactos que o produto pode sofrer durante o transporte e a manipulação.Verificar se os materiais e a estrutura da embalagem podem proteger eficazmente o produto, de modo a otimizar a concepção das embalagens e reduzir os danos dos produtos durante o processo logístico.

- Ensaios de resistência à queda de produtos electrónicos: Para produtos eletrónicos, como os telemóveis e os tablets, fixá-los no banco de ensaio e realizar testes de queda com bolas de aço para avaliar a tolerância do invólucro do produto, do ecrãcomponentes internos, etc., quando sujeitos a impactos acidentais de queda.

-Inspecção da resistência dos produtos de vidro: Para os produtos de vidro, tais como recipientes de vidro e vidros das janelas dos veículos, o ensaio de queda de esferas de aço pode detectar a sua resistência ao impacto,determinar se os produtos cumprem as normas de qualidade e os requisitos de segurança, e garantir a segurança dos produtos durante a utilização normal e possíveis impactos acidentais.

3.3 Aplicações no domínio da construção e da engenharia

- Ensaios de resistência ao impacto de telhados: Lançar a bola de aço sobre os azulejos do telhado para simular os fatores de impacto naturais, como granizo, avaliar a resistência ao impacto dos azulejos do telhado,e fornecer uma referência para a selecção de telhados e controlo da qualidade, assegurando a impermeabilização e a segurança estrutural dos edifícios em condições meteorológicas adversas

- Pesquisa sobre a resistência ao impacto do betão: através do teste de queda de esferas de aço, estudar a resposta mecânica do betão sob cargas de impacto,e fornecer apoio de dados para a aplicação de estruturas de concreto em cenários de engenharia onde estão sujeitos a impactos, tais como projectos de protecção militar e estruturas resistentes a explosões.

3.4 No domínio da investigação científica e do ensino

- Fornecer apoio de dados para a investigação académica: Na investigação de disciplinas como a ciência dos materiais e a mecânica, o dispositivo de ensaio de queda de esferas de aço pode ser utilizado para obter dados de resposta dinâmica de materiais sob cargas de impacto, tais como tensão,deformação, e padrões de deformação, fornecendo base experimental para o estabelecimento e verificação de relações constitutivas de materiais, modelos teóricos de dinâmica de impacto, etc.

- Servir como ferramenta de demonstração de ensino: Durante o processo de ensino das especialidades relevantes, utilizar o dispositivo de teste de queda de esferas de aço para demonstrações no local, permitindo que os alunos observem intuitivamente o fenômeno de impacto,compreender conhecimentos relevantes, tais como propriedades mecânicas dos materiais e dinâmica de impacto, e melhorar o interesse dos alunos em aprender e a sua capacidade de compreender o conhecimento teórico.

4.Parâmetros

4Figura.
