Configuração: | 2J a 50J Elementos marcantes | Modo de relevo: | Movido a motor |
---|---|---|---|
Método do impacto: | Impacto de pêndulo e impacto vertical | Padrões de referência: | Classificação dos produtos |
Nível de IK de ensaio: | IK07 a IK11 | R/mm: | 6, -, 10, 17 |
f/mm: | 10, 20, 20, 25 | Tração de elevação: | 200-1500 mm (para ensaio de pendulo e de impactos verticais), 200-2300 mm (para ensaio de impacto ve |
Destacar: | Máquina de ensaio de impacto de pêndulo IK06,Máquina de ensaio de impacto de pêndulo IK01,Máquina de ensaio de impacto de pêndulo IEC60068-2-75 |

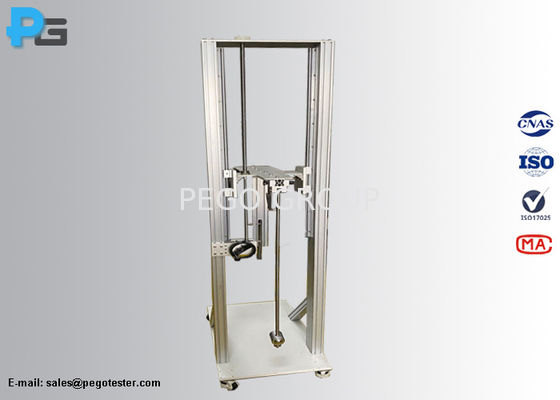

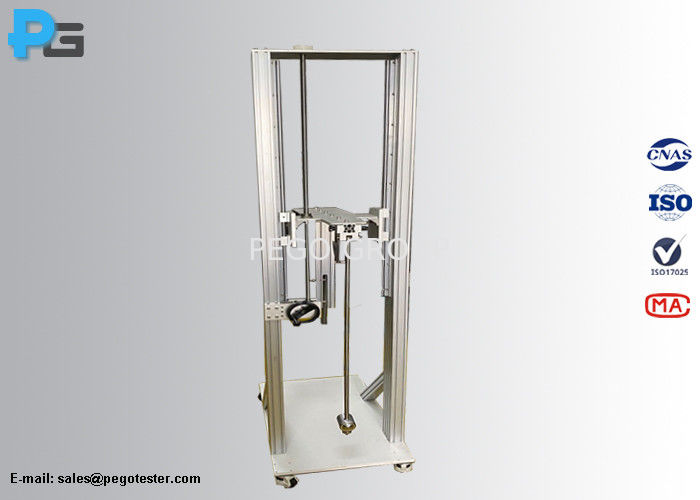

OMáquina de ensaio de impacto do pêndulo IKO dispositivo de ensaio de impacto para materiais como conchas ou vidro é fabricado pela Pego de acordo com os requisitos da norma IEC60068-2-75, GB/T2423.55É usado principalmente para testes de impacto de amostras de materiais não metálicos ou produtos como plásticos, vidro e cerâmica.É um instrumento de ensaio para avaliar a resistência ao impacto dos materiaisDe acordo com as normas de impacto IK IEC62262 e GB/T20138, esta máquina de ensaio contém apenas cinco elementos de impacto: IK07, IK08, IK09, IK10 e IK11.O martelo é solto manualmente e a amostra de ensaio de impacto (EUT) é lançada horizontalmente.Este dispositivo é frequentemente usado em padrões de iluminação para testes de impacto em vidro não temperado.
IEC60068-2-75 Ensaios ambientais Parte 2-75: Ensaios Ensaios Eh: Ensaios com martelo
IEC 62262 Ensaios ambientais de produtos eléctricos e electrónicos Parte 2:Métodos de ensaio - Ensaios Eh:ensaios com martelo
Tubos de balanço |
Tubo de aço 1 (Longo: 1000 mm, diâmetro exterior: 15,9 mm, espessura: 1,5 mm) para energia 10J/20J/50J Tubo de aço 2 (Longo: 1000 mm, diâmetro exterior: 16 mm, espessura: 0,5 mm) para energia 5J Tubo de aço 3 (Longo: 1000 mm, diâmetro exterior: 9,0 mm, espessura: 0,5 mm) para energias não superiores a 2J |
Ângulo de impacto | 0 ~ 900 |
Altura de queda | 0-500 mm ajustável, display de discagem |
Tração de elevação | 200-1200 mm |
Máquinas de corte de madeira | Elementos marcantes: 2J/0,5KG para o ensaio IK07, 5J/1,7KG para o ensaio IK08, 10J/5KG para o ensaio IK09, 20J/5KG para o ensaio IK10, 50J/10KG para o ensaio IK11, fabricados em aço |
Método de libertação do martelo | Liberação manual |
Instalações de montagem | Placa de montagem plana, com ângulo ajustável de 0 a 90°, equipada com furos de parafuso M6 |
Nota:
A configuração padrão inclui martelos de 0,5 kg, 1,7 kg e 5 kg para os ensaios de IK 07 a IK 10, o martello de 10 kg para o ensaio 50J é um dispositivo opcional.
Características dos elementos marcantes | ||||||
Energia/J |
≤ 1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
Massa equivalente ± 2% kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
Materiais | De fibras sintéticas | aço | ||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
D/mm | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
r/mm | - | - | 6 | - | 10 | 17 |
L/mm | Depende. |
Altura de queda | |||||||||||||||
Energia/J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
Massa equivalente/kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | - Não.25 | 0.5 | 1.7 | 5 | 5 | 10 |
Altura de queda ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
Graus de protecção contra impactos mecânicos externos
IK01 | IC02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
4.1 O dispositivo é de fabricação puramente mecânica, deve ser mantido em manutenção regular, lubrificação frequente dos parafusos e das partes dos rolamentos.
4.2 É estritamente proibido que o dispositivo tenha um impacto sem carga, ou seja, deve haver um objeto debaixo do elemento de impacto
4.3 Remover os elementos de choque quando o dispositivo estiver em estado de não funcionamento.
4.4 Antes de utilizar, inspeccionar e certificar-se de que o aparelho está em nível.
4.5 Condição de trabalho: 5~35°C (temperatura), 45~75% (R.H.)
5. Números
