Cláusula 14 da IEC60529.2.3 e 14.2.4 Figura 4 Máquina de ensaio de protecção contra penetração para ensaios de impermeabilidade IPX3 e IPX4

IEC60529 Clause 14.2.3 and 14.2.4 Figure 4 Ingress Protection Testing Machine for IPX3 and IPX4 Waterproof Testing
IEC60529 Clause 14.2.3 and 14.2.4 Figure 4 Ingress Protection Testing Machine for IPX3 and IPX4 Waterproof Testing
video play

Imagem Grande :  Cláusula 14 da IEC60529.2.3 e 14.2.4 Figura 4 Máquina de ensaio de protecção contra penetração para ensaios de impermeabilidade IPX3 e IPX4

Detalhes do produto:
Lugar de origem: China
Marca: Pego
Certificação: Third-Lab Calibration Certificate
Número do modelo: PG-IPX34
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: USD5000~USD8000
Detalhes da embalagem: WoodenCase
Tempo de entrega: 30 dias úteis
Termos de pagamento: T/T, Western Union, MoneyGram
Descrição de produto detalhada
Padrão: IEC60529 Materiais: Aço inoxidável
Aplicação: Iluminação exterior, aparelhos domésticos, peças de automóveis Tipo: Tipo de armação, tipo de caixa e tipo de porta-malas
Transporte: Por mar Garantia: 24 meses
Destacar:

Máquina de ensaio à prova de impermeabilidade IPX4

,

Máquina de ensaio à prova d'água IEC60529

,

Máquina de ensaio à prova de impermeabilidade IPX3

Cálculos de qualidadeCláusula 14.2.3 e 14.2.4 Figura 4Máquina de ensaio de proteção contra penetração para IPX3e IPX4 Teste de resistência à água



1.Introdução

OMáquina de ensaio de proteção contra penetração IPX3 e IPX4, denominadoTeste de resistência à água do tubo oscilante, é concebido e fabricado em conformidade com a norma IEC 60529, secção 14.2.3 e 14.2.4, normas IEC60598-1, GB4208 e GB7000.1. É adequado para testes de resistência à água de produtos elétricos e eletrônicos ao ar livre e caixa de lâmpada em todas as direções de chuva e salpicamento.É adequado para agências de certificação e ensaios e fabricantes para testar a impermeabilidade dos produtosEste equipamento pode controlar manualmente a taxa de fluxo através do rotor de vidro ou controlar a taxa de fluxo através do sensor digital.e define o programa de testeOs utilizadores podem facilmente e simplesmente alcançar as condições de ensaio. Este testador não está equipado com uma cabeça de chuveiro, e a cabeça de chuveiro precisa ser equipada com equipamento separadamente.



2. Padrão

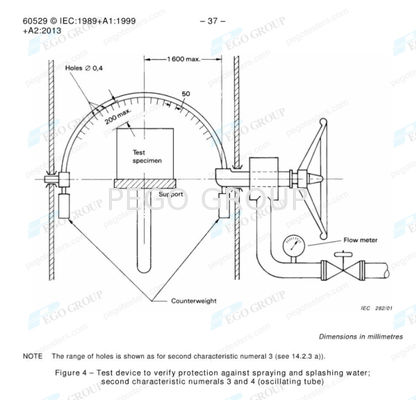

IEC60529 Graus de proteção fornecidos pelos gabinetes (Código IP) cláusula 14.2.3 e cláusula 14.2.4 Figura 4
IEC60598-1 Iluminações - Parte 1: Requisitos e ensaios gerais



3. Parâmetros

Modelo IPX34C
Radius do tubo R1600 R1400 R1200 R1000 R800 R600 R400 R200
Tamanho exterior (L*W*H, m) Quatro vezes 3,2 vezes 2.8 3.6*3*2.6 3.2*2.4*2.4 2.85*2.02*2.350 2.4*1.8*2 2 vezes 1,4 vezes 1.8 / /
Taxa de entrega (L/min) 0 ~ 10 0 ~ 10 0 ~ 6 0 ~ 6 0 ~ 4 0 ~ 3 / /
Diâmetro da plataforma giratória (mm) Φ1000 Φ1000 Φ800 Φ800 Φ600 Φ600 / /
Altura da plataforma giratória (mm) 1750 ~ 2350 1750 ~ 2350 1350~1950 1300~1700 950 a 1550 550 a 1000 / /
Abertura dos bicos (mm) 0.4
Diâmetro interno do tubo 15 mm
Capacidade do reservatório de água 30 litros
Ângulo do tubo 1200(IPX3), 3600(IPX4) ou definido pelo utilizador
Velocidade de rotação do tubo 4s para 2*1200, 12s para 2*3600ou definido pelo utilizador
Material do tubo SUS304 aço inoxidável
Velocidade de rotação da plataforma giratória 1 a 5 r/min
Capacidade máxima de carga da plataforma giratória 50 kg
Método de rotação da plataforma giratória Alternativa para a frente ou para a frente e para trás
Proteção Fugas elétricas, hidropenia, curto-circuito
Potência de trabalho AC 220V/50Hz, 1KW (câmbro vivo + câmbro neutro + câmbro de terra protetor)
Condições de trabalho 5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (pressão)
Acessórios Filtro de água*1, agulha de ensaio*100, cabo de 3 núcleos*1 (3m)
Fonte de água

1) O utilizador deve configurar uma fonte de água para o equipamento no local de instalação, com uma pressão de água não inferior a 0,2 MPa, e instalar uma torneira de 4/8 polegadas.

2) A torneira não está a mais de 2 metros do equipamento

Requisitos para o local O chão é nivelado, o drenagem é desobstruída, o chão e as paredes são impermeáveis, e o piso drenagem ou vala de drenagem é definido
Requisito de interruptor de alimentação

1) O utilizador deve configurar o interruptor de ar de protecção contra fugas da capacidade correspondente para o equipamento no local de instalação,e este interruptor deve ser independente para a utilização do equipamento

2) É proibido o uso de interruptores de faca ou tomadas de energia

3) O interruptor de ar de protecção contra fugas não deve estar a mais de 2 metros do equipamento

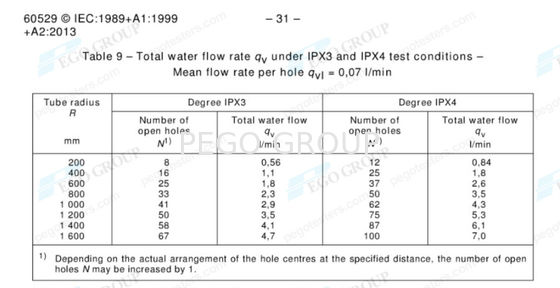

Radius (mm) IPX3 IPX4
Número de furos abertos Fluxo total de água Número de furos abertos Fluxo total de água
L/min L/h L/min L/h
200 8 0.56 33.6 12 0.84 50.4
400 16 1.1 66 25 1.8 108
600 25 1.8 108 37 2.6 156
800 33 2.3 138 50 3.5 210
1000 41 2.9 174 62 4.3 258
1200 50 3.5 210 75 5.3 318
1400 58 4.1 246 87 6.1 366
1600 67 4.7 282 100 7.0 420




4FAQ:

4.1 De que partes é constituída a máquina de ensaio de protecção contra a entrada de tubos oscilantes ipx3 e ipx4?

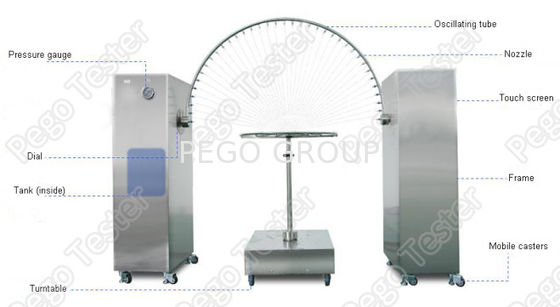

Pego: A máquina de ensaio de protecção contra a entrada de tubos oscilantes ipx3 e ipx4 consiste no sistema de controlo, quadro, tubo de balanço, agulhas, plataforma giratória, medidor de caudal, manômetro de pressão, etc.

4.2 Será fornecido qualquer substituto junto com a máquina?
Pego: Sim, preparámos mais 100 agulhas e um filtro de água para a máquina.

4.3 Quantos tubos de balanço inclui?
Pego: Temos os tubos de balanço R200, R400, R600, R800, R1000, R1200, R1400 e R1600 para seleção.Normalmente nós fornecemos um tubo de balanço de uma peça, mas também pode ser especificado pelos utilizadores.


5Figura.

 Cláusula 14 da IEC60529.2.3 e 14.2.4 Figura 4 Máquina de ensaio de protecção contra penetração para ensaios de impermeabilidade IPX3 e IPX4 0
