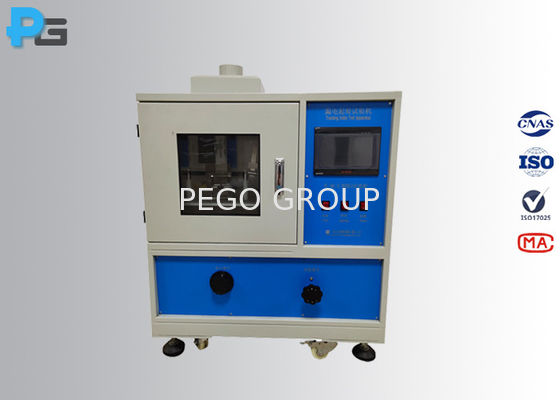

Aparelho de ensaio de índice de rastreamento de ensaio de inflamabilidade IEC60112
1Introdução
Oaparelho de ensaio de índice de rastreamentoÉ concebido em conformidade com as normas IEC 60112, GB/T 4207, IEC 62368-1, secção 5.4.3.3, IEC60598-1, secção 13.4, secção 8 da IEC60601-1.9.1.7, IEC60335-1, secção 29, IEC61010-1, secção 6.7.1.3, IEC60884-1, ponto 28.2, e BS1363-1 secção 8.2 Apêndice C. É amplamente utilizado nos ensaios de materiais de lâmpadas, aparelhos domésticos, aparelhos de TI/AV e acessórios elétricos.índice de resistência de rastreamentoO teste de resistência de localização pode identificar o nível de resistência de localização das matérias-primas utilizadas em equipamentos eléctricos que trabalham num ambiente úmido.dispositivo de ensaio de índice de rastreamentoÉ equipado com um ecrã táctil a cores de 7 polegadas, PLC, bomba de titulação de grau médico importada, regulador de tensão de alta potência e eletrodos de platina pura.
2. Padrão
- IEC 60112 Método para a determinação da prova e dos índices de rastreamento comparativos dos materiais isolantes sólidos
- IEC 60598-1 Iluminações Parte 1: Requisitos gerais e ensaios, ponto 13.4
- IEC 62368-1 Equipamento de tecnologia de áudio/vídeo, informação e comunicação ¢ Parte 1: Requisitos de segurança cláusula 5.4.3.3
- IEC60601-1 Equipamento eléctrico médico - Parte 1: Requisitos gerais de segurança básica e desempenho essencial9.1.7
- IEC 60335-1 Aparelhos eléctricos para uso doméstico e aparelhos eléctricos semelhantes
- IEC 61010-1 Equipamentos eléctricos médicos - Parte 1: Requisitos gerais de segurança básica e desempenho essencial7.1.3
- IEC60884-1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -2
- BS1363-1 13 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
3. Parâmetros
| Sistema de controlo |
Ecrã táctil a cores de 7 polegadas + PLC |
| Materiais de eléctrodos |
Puridade de platina (Pt) ≥ 99% |
| Tamanho do eléctrodo |
(2 mm±0,1 mm) × ((5 mm±0,1 mm) × ((40 mm±5 mm), comprimento ≥ 12 mm, ângulo de borda do cinzel: 30°±2° |
| Distância do eléctrodo |
4.0 mm±0,1 mm, ângulo: 60°±5° |
| Pressão do eléctrodo |
1.00±0.05N |
| Voltagem do eléctrodo |
100 a 600 V |
| Altura das gotas |
35 mm±5 mm ajustável |
| Tamanho das gotas |
20 gotas: 0, 380g~0, 480g, 50 gotas: 0, 997g~1, 147g |
| Intervalo das gotas |
30s±5s, 50 gotas: 24,5min±2min |
| Resistência das soluções de ensaio |
Solução A: 0,1%NH4Cl, 3,95±0,05Ωm, solução B: 1,98±0,05Ωm |
| Número de gotas |
0~9999 (pré-configurável, gravação e exibição) |
| Velocidade do vento de ensaio |
0.2m/s |
| Queda de corrente de curto-circuito |
1.0A±0.1A queda de 10% |
| Indicador de fugas |
0.50A±10%, 2.00s±10% |
| Padrão |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| Acessórios |
Sistema de gotejamento, vidro, gabarito de blocos, eletrodos, etc. |
| Dimensão exterior |
800 mm (W) * 500 mm (D) * 970 mm (H) |
| Força de trabalho |
220V/50Hz, 1KVA |
4O que é PTI?
O PTI chama-se Índice de Rastreamento de Prova, é o valor de tensão do material submetido a 50 gotas de eletrólito sem rastreamento elétrico, a unidade é volt.
5O que é CTI?
O valor de tensão mais alto no qual a superfície do material pode suportar 50 gotas de eletrólito sem formar rastreamento elétrico, a unidade é volt.
6Que soluções de ensaio serão utilizadas?
Normalmente é utilizada a solução A. Dissolver aproximadamente 0,1 T em massa de cloreto de amónio anidro (NH4Cl) de grau de reagente analítico, de uma pureza não inferior a 99,8% de 99,8%,em água desionizada para obter uma resistividade de (3.95±0.05) Ωm a (23±1) °C.

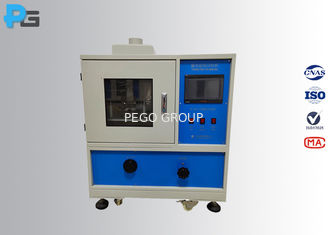

7Figura.
