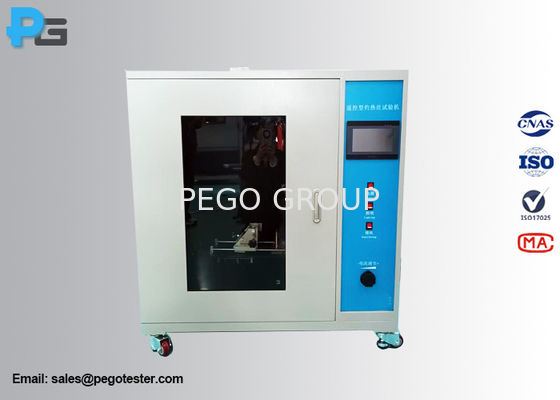

IEC60695-2-10 Aparelho de ensaio de fio incandescente para ensaio de inflamabilidade
1Introdução
O comando remotoAparelho de ensaio de fio brilhanteÉ concebido de acordo com os requisitos da norma IEC 60695-2-10, GB/T 5169.10, CEI 60695-2-11, GB/T 5169.11, CEI 60695-2-12, GB/T 5169.12, CEI 60695-2-13, GB/T 5169.13, secção 6 da IEC 62368-1.3.1, secção 13 da IEC60598-1.3.2, secção 30 da IEC60335-1.1É amplamente utilizado em testes de materiais em lâmpadas, aparelhos domésticos, equipamentos de TI/AV e acessórios elétricos.O equipamento utiliza tecnologia de simulação para avaliar o risco de incêndio causado por tensão térmica em curto período de tempo por fontes de calor, tais como componentes incandescentes ou resistências de sobrecarga.O aparelho de ensaio de fio brilhante está equipado com uma tela sensível ao toque a cores de 7 polegadas, PLC, motor de accionamento, fio brilhante, par térmico Omega importado, dispositivo de regulação de corrente de alta potência, painel de pinho, papel,e um comando remoto de 4 botões.
2. Padrão
- IEC 60695-2-10 Ensaios de perigo de incêndio - Parte 2-10: Métodos de ensaio baseados em fio incandescente/frio
- Ensaios de risco de incêndio da IEC 60695-2-11 - Parte 2-11: Métodos de ensaio baseados em fio incandescente/frio - Método de ensaio de inflamabilidade de fio incandescente para produtos finais (GWEPT)
- IEC 60695-2-12 Ensaios de risco de incêndio - Parte 2-12: Métodos de ensaio baseados em fio incandescente/frio - Método de ensaio de índice de inflamabilidade de fio incandescente (GWFI) para materiais
- IEC 60695-2-13 Ensaios de risco de incêndio - Parte 2-13: Métodos de ensaio baseados em fio incandescente/frio - Método de ensaio de temperatura de ignição (GWIT) de fio incandescente para materiais
- IEC 62368-1:2018 Equipamento de tecnologia de áudio/vídeo, informação e comunicação Parte 1: Requisitos de segurança Cláusula 6.3.1
- IEC 60598-1 Iluminações Parte 1: Requisitos gerais e ensaio>Cláusula 13.3.2
- IEC 60335-1 Aparelhos eléctricos para uso doméstico e aparelhos eléctricos semelhantes1
- IEC 60884-1 Eletricidades e tomadas para uso doméstico e semelhantes Parte 1: Requisitos gerais1.2
- especificação de homologação e ensaio AS/NZS3112 - tomadas e tomadas anexo J4.8.4.1
3- O que é um teste de fio incandescente?
Os ensaios de fio brilhante são ensaios de segurança elétrica concebidos para avaliar as propriedades de resistência à chama dos materiais plásticos utilizados em dispositivos elétricos.O seu objectivo é proteger contra o risco de incêndio de partes sobreaquecidas ou eletrificadas que possam provocar a ignição do material plástico.O fio incandescente simula uma peça sobreaquecida que entra em contacto com materiais plásticos.
Índice de inflamabilidade do fio incandescente GWFI. No prazo de 30 segundos após a remoção do fio incandescente, se a chama da amostra de ensaio for apagada, o papel de creme embalado sob a amostra não se inflama.e a amostra não se inflamaSe as condições acima não estiverem preenchidas, será necessário selecionar uma temperatura mais baixa para o ensaio.A temperatura máxima que pode ser alcançada por três experimentos consecutivos mais 25k é o fio incandescente temperatura luz-off.
GWIT temperatura de ignição do fio incandescente, GWIT é a temperatura mais baixa a que o material se inflama e o tempo de queimação excede 5 s quando o elemento de aquecimento está em contacto com a amostra.
4. Parâmetros
| Fornecimento de energia |
AC 220V/50Hz, 700Wmax. |
| Sistema de controlo |
Ecrã de toque colorido de 7 polegadas + PLC |
| Loop de arame incandescente |
Diâmetro: 4 mm ± 0,04 mm
Material: Ni/Cr ((80/20)
|
| Pressão na amostra de ensaio |
0.95N±0.1N |
| Volume da câmara |
≥ 0,5 m3, fundo preto fosco, iluminação ≤ 20 Lux, ventilador de escape incorporado, furo de escape: Φ100 mm |
| Profundidade máxima de penetração |
7 mm ± 0,5 mm (ajustável) |
| Termócopo |
Omega,
Diâmetro: Φ1mm tipo K,
Material: tipo K
|
| Temporizador |
Integrado no PLC
Precisão: ±0,1 s
|
| Modo de Acionamento |
Automático, com comando remoto de 4 botões |
| Dimensão |
1100 mm*630 mm*1300 mm |
5. Números
