IEC60320-1 Equipamento de ensaio de acopladores de aparelhos Aparelho de ensaio de dobra de cabo de alimentação com corrente de saída de 16 A
1Introdução
Aparelho de ensaio de flexão do cabo de alimentaçãoProjetos que cumpram os requisitos de ensaio da secção 22 da norma IEC60320-1.3, para a aplicação do ensaio de flexão ao cabo de conectores e conectores de tomada.A velocidade de flexão e os tempos de ensaio podem ser ajustados. Equipado com um transformador de 4KW pode realizar o teste de curvatura para diferentes cabos de alimentação com corrente nominal diferente. A pinça pode ajustar o centro de balanço para atender a uma variedade de requisitos padrão.
2Procedimento de ensaio de dobra
As amostras de ensaio com cabos planos são montadas de modo que o eixo principal da secção seja paralelo ao eixo de oscilação.Uma corrente igual à corrente nominal dos conectores / conector plug é passado através dos condutoresO elemento oscilante é movido para trás e para a frente através de um ângulo de 90° (45° em cada lado da vertical).O número de flexões é 10, 000 e a taxa de flexão é de 60 por minuto.
Durante o ensaio, não deve haver interrupção da corrente de ensaio nem curto-circuito entre os condutores; após o ensaio, a amostra de ensaio não deve apresentar danos.
3Especificações
| Potência de trabalho |
220V/50Hz, 300W no máximo |
| Unidades de controlo |
Ecrã LCD touch de 7 polegadas + PLC |
| Pesos de carga |
5N*2, 10N*2 (alcançar carga de 5N, 10N, 20N, 10N) |
| Estação de trabalho |
1 (personalizável) |
| Controle da estação |
Cada estação pode agir de forma independente ou duas estações podem ser ligadas |
| Monitorização da ligação e desligação do cabo de alimentação |
Monitorização independente de cada estação |
| Velocidade de oscilação |
0-70r/min |
| Acionamento oscilante |
Motor a passo |
| Tempos de ensaio |
0-99999 (predefinido) |
| Ângulo de oscilação |
450em ambos os lados da linha vertical (900uma curva), ou qualquer ângulo desejado de acordo com diferentes normas |
| indicador de ângulo |
0-3600, de aço inoxidável |
| Voltagem de saída (máximo) |
250 V (customizável) |
| Corrente de saída (máximo) |
0-16A (personalizável) |
| Potência de saída (max) |
4 kW |
| Normas de referência |
Cláusula IEC60320-1 Figura 7
IEC60335-1, secção 25.14 e figura 8
Cláusula 25 da IEC60335-2-14.14
Cláusula 8 da IEC60601-1.11.3. 6
IEC60884-1, ponto 23.4, figura 21
AS/NZS3112 cláusula 2.13.12.2 e figura 2.2
BS1361-1, cláusula 19.5, quadro 2 e figura 18
|

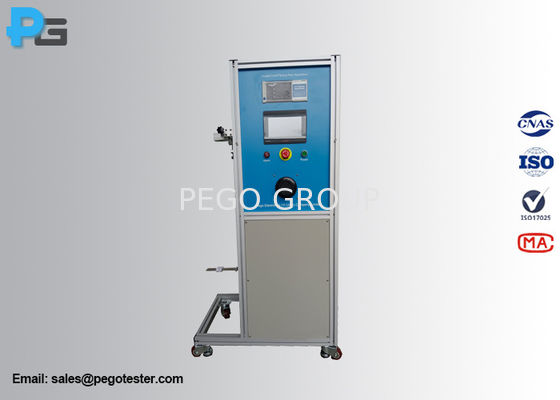

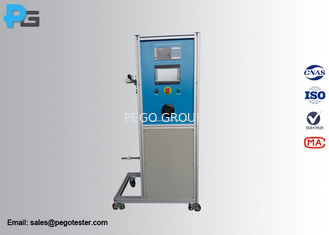

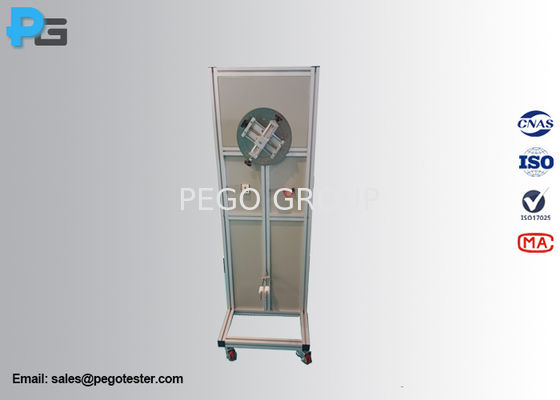

4. Números
5. Atenção ao Uso
1) Por favor, preste atenção à segurança da fonte de alimentação. Certifique-se de usar uma fonte de alimentação bem aterrada. É proibido desligar o pin de aterragem para usar este dispositivo.
2) Por favor, preste atenção à resistência à humidade e à água, para não afetar a vida útil do produto.
3) A máquina de ensaio tem rodas móveis. É proibido empurrar a caixa rapidamente, para não ferir outras pessoas, e pode até causar a reversão do equipamento.
4) É estritamente proibido utilizar esta máquina de ensaio para além das normas acima referidas.nem está no âmbito da garantia de qualidade legal. Problemas imprevistos não estão dentro do escopo da responsabilidade da nossa empresa. Por favor, não abuse ou abuse deste dispositivo. Se você tiver alguma dúvida, por favor, entre em contato com o nosso pessoal pós-venda a tempo.
5) É proibido modificar ou desmontar o equipamento de ensaio, caso contrário, qualquer choque eléctrico ou incêndio não terá nada a ver com a nossa empresa.
6) Durante a utilização deste equipamento, não existe responsabilidade conjunta, e não são proibidos os não profissionais de operar este equipamento.Por favor, entre em contato com o serviço pós-venda da nossa empresa o mais rápido possível.
