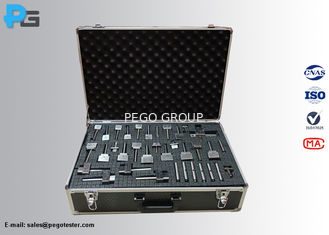

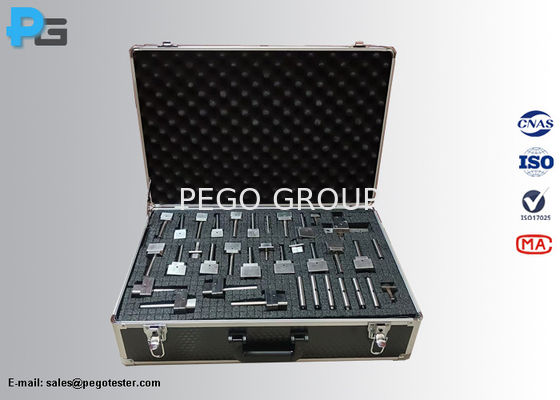

| Padrão |
Número da figura e nome do calibre |
Finalidade do ensaio |
| IEC60320-3 |
Figura 2 - Go Gauge para os conectores da folha padrão C1 |
Para verificar se o conector C1 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 3 - Medidor de saída para os conectores da folha-padrão C5 |
Para verificar se o conector C5 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 4 - Medidor de saída para os conectores da folha-padrão C7 |
Para verificar se o conector C7 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 5 - Medidor de saída para os conectores de entrada lateral para a folha-padrão C7 |
Para verificar se o conector C7 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 6 - Medida não adequada para os conectores das folhas normalizadas C1 |
Para verificar se o conector C1 não pode ser inserido no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 7 - Medidor não utilizado para os conectores das folhas normalizadas C1, C5 e C7 |
Para verificar se os conectores C1, C5 e C7 não podem ser inseridos no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 8 - Medida de não funcionamento para os conectores das folhas normalizadas C1 e C7 |
Para verificar se os conectores C1 e C7 não podem ser inseridos no calibre com uma força não superior a 60 N |
| IEC60320-3 |
Figura 9 - As lâminas para verificar a resistência à deformação da parte frontal dos conectores à folha C7 |
No caso dos conectores 2.5A para equipamento de classe II, de acordo com a folha-padrão C7, devem ser suficientemente resistentes à deformação. |
| IEC60320-3 |
Figura 10 - Medidor de não funcionamento para entradas de aparelhos para folhas normalizadas C8, C8A e C8B |
Quando o medidor for inserido entre as bordas das entradas do aparelho C8, C8A e C8B com uma força de 30n, não deve tocar o fundo da entrada. |
| IEC60320-3 |
Figura 11 - Medidor de saída para os conectores da folha-padrão C9 |
Para verificar se o conector C9 pode inserir-se completamente no manómetro com uma força não superior a 60 N |
| IEC60320-3 |
Figura 12 - Medidor não utilizado para os conectores da folha-padrão C9 |
Para verificar se o conector C9 não pode ser inserido no calibrador com uma força não superior a 60 N |
| IEC60320-3 |
Figura 13 - Go Gauge para entradas de aparelhos em folhas normalizadas C10 |
Para verificar se o medidor pode inserir-se completamente na entrada do aparelho C10 com uma força não superior a 60 N |
| IEC60320-3 |
Figura 14 - Medidor de saída para os conectores da folha-padrão C13 |
Para verificar se o conector C13 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 15 - Medida não aplicável para os conectores das folhas normalizadas C13 e C17 |
Para verificar se os conectores C13 e C17 não podem ser inseridos no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 16 - Go Gauge para entradas de aparelhos para folhas normalizadas C14, C16 e C18 |
Para verificar se o medidor pode inserir-se completamente nas entradas do aparelho C14, C16 e C18 com uma força não superior a 60 N |
| IEC60320-3 |
Figura 17 - Medidor de saída para os conectores da folha-padrão C15 |
Para verificar se o conector C15 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 18 - Medidor de saída para os conectores da folha padrão C17 |
Para verificar se o conector C17 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 19 - Medidor de saída para os conectores da folha-padrão C19 |
Para verificar se o conector C19 pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 20 - Go Gauge para entradas de aparelhos para folhas normalizadas C20 e C24 |
Para verificar se o manômetro pode inserir-se completamente nas entradas do aparelho C20 e C24 com uma força não superior a 60 N |
| IEC60320-3 |
Figura 21 - Medidor de saída para os conectores da folha-padrão C21 |
Para verificar se o conector C21 pode inserir-se completamente no calibre com uma força não superior a 60 N |
| IEC60320-3 |
Figura 22 - Go Gauge para entradas de aparelhos na folha padrão C22 |
Para verificar se o medidor pode inserir-se completamente nas entradas do aparelho C22 com uma força não superior a 60 N |
| IEC60320-3 |
Figura 23 - Gauge de saída para conectores para folha padrão C23 |
Para verificar se o medidor pode inserir-se completamente nas entradas do aparelho C23 com uma força não superior a 60 N |
| IEC60320-3 |
Figura 24 - Medida não aplicável para os conectores das folhas normalizadas C13, C15 e C17 |
Para verificar se os conectores C13, C15 e C7 não podem ser inseridos no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 25 - Medidor de saída para os conectores da folha-padrão C15A |
Para verificar se o conector C15A pode inserir-se completamente no calibre com uma força não superior a 60 N |
| IEC60320-3 |
Figura 26 - Go Gauge para entradas de aparelhos na folha padrão C16A |
Para verificar se o conector C16A pode inserir-se completamente no gabarito com uma força não superior a 60 N |
| IEC60320-3 |
Figura 27 - Transformação do calibre das tomadas de saída dos aparelhos para a folha padrão F |
Para verificar se o medidor pode inserir-se completamente na entrada do aparelho F com uma força não superior a 60 N |
| IEC60320-3 |
Figura 28 - Transformação do calibre das tomadas dos aparelhos para a folha padrão H |
Para verificar se o medidor pode inserir-se completamente na entrada do aparelho H com uma força não superior a 60 N |
| IEC60320-3 |
Figura 29 - Transformação do calibre das tomadas de saída dos aparelhos para a folha padrão J |
Para verificar se o medidor pode inserir-se completamente na entrada do aparelho J com uma força não superior a 60 N |
| IEC60320-3 |
Figura 30 - Transformação do gabarito das tomadas dos aparelhos para a folha padrão L |
Para verificar se o manômetro pode inserir-se completamente na entrada do aparelho L com uma força não superior a 60 N |
| IEC60320-3 |
Figura 31 - Medidores para o ponto de controlo do primeiro contacto (0,2A) |
O calibrador adequado deve ser aplicado ao buraco de entrada de cada contato de tomada do conector com uma força não superior a 5 N. Quando o calibrador estiver totalmente inserido,O alfinete mais comprido do calibre (calibre de contacto) deve entrar em contacto e o mais curto (sem calibre de contacto) não deve entrar em contacto.. |
| Figura 31 - Medidores para o ponto de controlo do primeiro contacto (2.5A) |
| Figura 31 - Medidores para o ponto de controlo do primeiro contacto (6A) |
| Figura 31 - Medidores para o ponto de controlo do primeiro contacto (10A) |
| Figura 31 - Medidores para o ponto de controlo do primeiro contacto (16A-E) |
| Figura 31 - Medidores para o ponto de controlo do primeiro contacto (16A-L) |
