IEC60320-1 Equipamento de ensaio da força de tração máxima e mínima dos acopladores de aparelhos

1Introdução

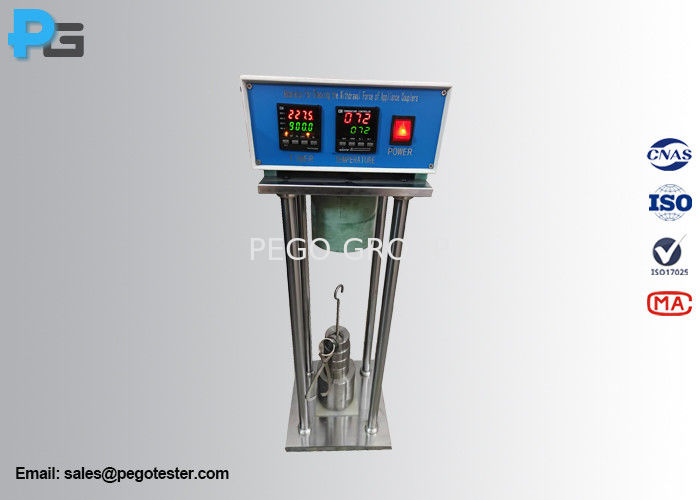

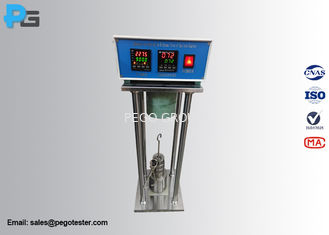

OEquipamento de ensaio da força de tração dos acopladores de aparelhosÉ projetado de acordo com a figura 3 e a figura 4 da norma IEC60320-1 e com a cláusula 16, para verificação da força máxima e mínima de retirada da tomada do conector/appliance.A força de retirada mínima é verificada inserindo o indicador de pinos de ensaio em cada tomada de ligação/aparelho individual.O equipamento consiste num gabinete de controlo, numa placa de montagem, num dispositivo de aquecimento, numa tomada de entrada/conector de tomada, num gancho de massa, numa massa suplementar e numa massa principal.A altura do quadro do dispositivo é de 550 mmA distância entre os eixos das duas colunas é de 150 mm. As gabaritas do conector de entrada/venda do aparelho são de aço endurecido com uma rugosidade não superior a 0,8 mm.

Força máxima de tração: aplicar a força máxima de tração especificada na norma (força total da massa principal, da massa suplementar, do gancho, do gancho, do gancho)e o conector de entrada/venda do aparelho), o conector/saída do aparelho não deve permanecer no conector de entrada/venda do aparelho.

* Para ensaio dos acopladores do aparelho em condições de calor ou muito calor,A função de aquecimento deve ser ligada e o ensaio da força de tração máxima deve ser iniciado após atingir a temperatura especificada..

Força mínima de retirada: manusear a amostra, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, o medidor não deve cair do conjunto de contacto num prazo de 3 segundos.

2. Parâmetros

Quadro 5 - Forças máximas e mínimas de retirada

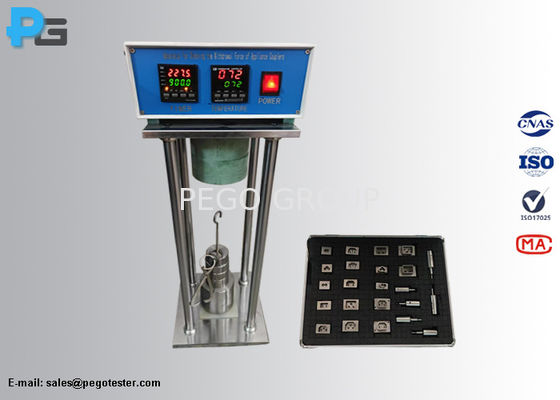

3Imagem de medidores de múltiplos e de um único pin

4. Composição do dispositivo de ensaio da força de tração

O dispositivo de ensaio da força de tracção consiste num quadro, num gabinete de controlo, numa placa de montagem, num dispositivo de aquecimento, num conector de entrada/venda do aparelho (mesura máxima de múltiplos pinos e de entrada única), numa pinça,massa suplementar e massa principalO quadro é de aço mate, a massa suplementar. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicO conector de entrada/venda do aparelho (medidores de múltiplos pinos) e os medidores de pinos únicos podem ser personalizados de acordo com a folha padrão deConector/saída do aparelho.
