IEC 60529 Equipamento de ensaio à prova de jato de água para ensaios IPX5 e IPX6
1Introdução
Equipamento de ensaio de resistência a jato à água para bocas de jato IPX5 e IPX6 concebido em conformidade com a secção 14 da norma IEC 60529.2.5 e 14.2.6O teste à prova d'água simula a condição de jatos d'água e jatos de água poderosos, que é aplicado principalmente a produtos eletrônicos, luminárias,componentes elétricosO ensaio à prova d'água pode ajudar a avaliar o desempenho dos produtos e fornecer a base para a concepção, melhoria e inspecção.

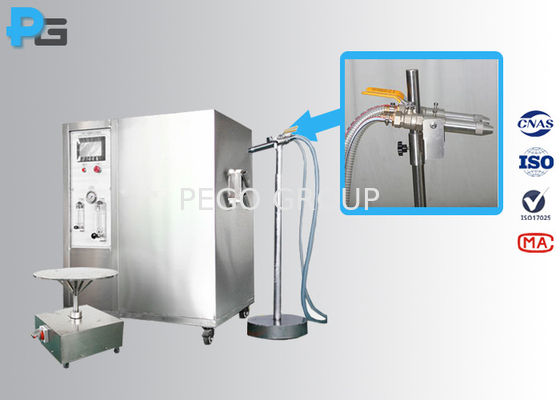

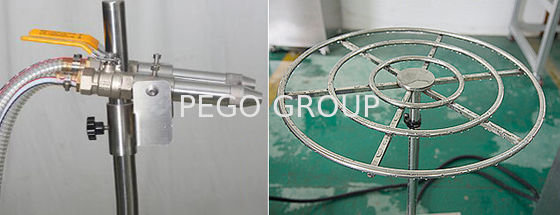

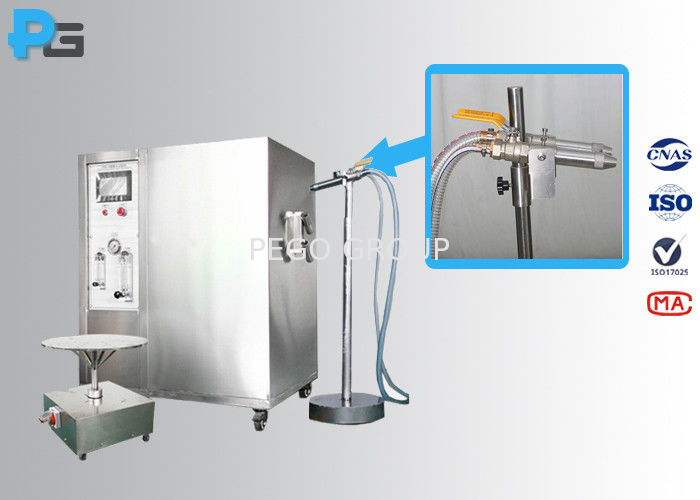

Trata-se de um equipamento de tipo aberto, que não tem limite de tamanho e peso para o dispositivo em teste.5 mm) e suporte do bicoUm reservatório de água de 550L está instalado na caixa de controlo.
A borracha de mangueira de jato com diâmetro interno de 6,3 mm é para teste à prova de jato IPX5, o caudal de água é de 12,5L/min e o tempo de teste é de 1min/m2A distância de teste é de 2,5 a 3 metros.
Bocal de mangueira de jato com diâmetro interno de 12,5 mm é para testes resistentes a jato IPX6, o caudal de água é de 100L/min e o tempo de teste é de 1min/m2A distância de ensaio é de 2,5 m a 3 m.
2Especificações
| Modelo |
IPX56A |
| Sistema de controlo |
7 polegadas de tela sensível ao toque+Panasonic PLC |
| Tamanho externo |
1100 mm*900 mm*1300 mm (L*W*H, caixa de controlo)
600 mm*600 mm*800 mm (L*W*H, toca-discos)
|
| Tanque de água |
550L, 800*600*1145 (mm), fabricado em aço inoxidável SUS304 |
| Diâmetro de abertura do bico IPX5 |
6.3 mm |
| Diâmetro de abertura do bico IPX6 |
12.5 mm |
| Taxa de entrega para IPX5 (L/min) |
12.5±0.625 |
| Taxa de entrega para IPX6 (L/min) |
100 ± 5 |
| Pressão da água (Mpa) |
De acordo com os requisitos normalizados |
| Controle do medidor de caudal |
Controle manual |
| Distância da amostra |
2.5 ~ 3 m (controle manual) |
| Forma fixa do bico |
Máquinas de mão |
| Diâmetro da plataforma giratória |
Φ600 mm |
| Potência da plataforma giratória |
AC220V |
| Materiais |
SUS304 aço inoxidável |
| Proteção |
Fugas elétricas, hidropenia, curto-circuito |
| Potência de trabalho |
AC 380V/ 50Hz, 3KW (3 fios de fase 4 + fio de terra protetor) |
| Condições de trabalho |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (pressão) |
| Fonte de água |
1) O utilizador deve configurar uma fonte de água para o equipamento no local de instalação, com uma pressão de água não inferior a 0,2 MPa, e instalar uma torneira de 4/8 polegadas.
2) A torneira não deve estar a mais de 2 metros do equipamento
|
| Requisitos para o local |
O chão é nivelado, o drenagem é desobstruída, o chão e as paredes são impermeáveis, e o chão de drenagem ou vala de drenagem é definido |
| Requisito de interruptor de alimentação |
1) O utilizador é obrigado a configurar o interruptor de ar de protecção contra fugas da capacidade correspondente para o equipamento no local de instalação,e este interruptor deve ser independente para a utilização do equipamento
2) É proibido o uso de interruptores de faca ou tomadas de energia
3) O interruptor de ar de protecção contra fugas não deve estar a mais de 2 metros do equipamento
|
3Perguntas Frequentes
1) Podemos personalizar a capacidade de carga da plataforma giratória?
Pego: Sim, o tocadiscos normal pode suportar as amostras com um peso inferior a 50 kg, mas apoiamos o serviço personalizado.
3) Que tipo de água pode ser utilizada?
Pego: Água doce, no entanto, a água de ensaio pode ser diferente dependendo dos padrões do produto e dos fins do ensaio..Mas na prática, a água da torneira é usada no máximo, o equipamento configura 2 filtros de água.
4) A água pode ser reciclada?
Não, este é um equipamento de tipo aberto, a água não pode ser reciclada, mas temos o equipamento de tipo câmara para opção.
6) Pode prestar o serviço de instalação no local?
Pego: Na verdade, o equipamento não precisará de serviço de instalação no local.
7) Qual é o período de garantia? e como podemos obter o serviço pós-venda?
Pego: O período de garantia é de 12 meses a partir do momento em que o utilizador recebe os bens. 95% dos problemas pós-venda podem ser resolvidos pela nossa equipa de engenheiros através de serviço remoto.Os clientes receberão uma resposta dentro de 24 horas no dia útil após relatarem o problemaNa nossa experiência, a maioria dos problemas podem ser removidos com a orientação do nosso engenheiro, apenas uma pequena parte dos problemas são causados por falha de peças,Isso é porque usamos os componentes de marcaSe as peças forem danificadas, enviaremos uma nova para substituir, as novas peças serão cobradas gratuitamente dentro do período de garantia.E também a nossa equipa eigneer vai ensinar como substituir as peças danificadas.
