Equipamento de ensaio de tubos oscilantes de água para ensaio IPX4
1Introdução
O tubo oscilante é concebido de acordo com a figura 4, ponto 14, da norma IEC 60529.2.3 e 14.2.4, é aplicado para verificar a proteção contra pulverização (IPX3) e salpicamento de água (IPX4), e amplamente utilizado nas indústrias de eletrônica, luminárias, componentes elétricos, peças de automóveis, etc.

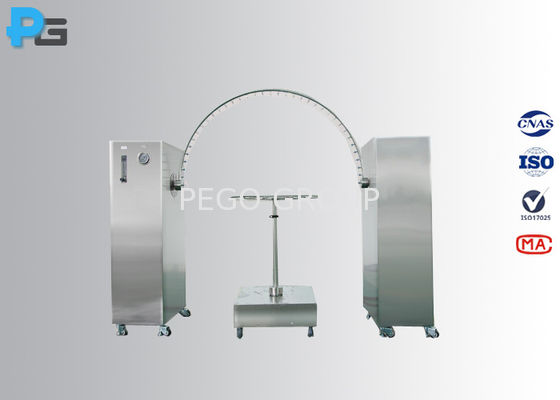

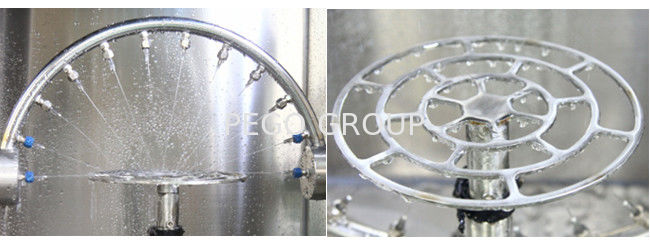

O equipamento de ensaio de impermeabilidade IPX3 e IPX4 é constituído por tubos oscilantes (R200 a R1600), plataforma giratória, reservatório de água, unidades de controlo (touch screen+PLC), medidor de caudal, etc.O tubo oscilante é feito de aço inoxidável SUS304Para o ensaio IPX3, o tubo oscilante tem furos de pulverização num arco de 600em ambos os lados do ponto central (os outros furos estão bloqueados), a taxa de escoamento total é ajustada conforme exigido por norma, o compartimento a ensaiar é colocado no ponto central do semicírculo,o tubo é causado a oscilar através de um ângulo de 1200, 600em ambos os lados da vertical, o tempo para uma oscilação completa (2*1200Para o ensaio IPX4, o tubo oscilante tem furos de pulverização em todo o 180° do semicírculo.O caudal total é ajustado de acordo com o requisito normal.O tubo é feito oscilar através de um ângulo de quase 3600, 1800em ambos os lados da vertical, e tempo para uma oscilação completa (2*3600A duração do ensaio é de 10 minutos.
2Especificações
| Modelo |
IPX34C |
| Radius do tubo |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Tamanho exterior (L*W*H, m) |
Quatro vezes 3,2 vezes 2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.8*2.2*2.2 |
2.4*1.8*2 |
2 vezes 1,4 vezes 1.8 |
/ |
/ |
| Taxa de entrega (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diâmetro da plataforma giratória (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Altura da plataforma giratória (mm) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 |
1350~1950 |
950 a 1550 |
550 a 1000 |
/ |
/ |
| Abertura dos bicos (mm) |
0.4 |
| Ângulo do tubo |
1200(IPX3), 3600(IPX4) ou definido pelo utilizador |
| Velocidade de rotação do tubo |
4s para 2*1200, 12s para 2*3600ou definido pelo utilizador |
| Material do tubo |
SUS304 aço inoxidável |
| Velocidade de rotação da plataforma giratória |
1 a 5 r/min |
| Proteção |
Fugas elétricas, hidropenia, curto-circuito |
| Potência de trabalho |
220 V, 50/60 Hz, 1 kW |
| Fonte de água |
1) O utilizador deve configurar uma fonte de água para o equipamento no local de instalação, com uma pressão de água não inferior a 0,2 MPa, e instalar uma torneira de 4/8 polegadas.
2) A torneira não deve estar a mais de 2 metros do equipamento
|
3Perguntas Frequentes
1) O equipamento pode adaptar todos os tubos oscilantes?
- Sim.
2) Podemos personalizar a capacidade de carga da plataforma giratória?
Pego: Sim, o tocadiscos normal pode suportar as amostras com um peso inferior a 50 kg, mas apoiamos o serviço personalizado.
3) Que tipo de água pode ser utilizada?
Pego: Água doce, no entanto, a água de ensaio pode ser diferente dependendo dos padrões do produto e dos fins do ensaio..Mas na prática, a água da torneira é usada no máximo, o equipamento configura 2 filtros de água.
4) O que devemos fazer se a agulha estiver entupida?
Pego: as agulhas azuis podem ser substituídas facilmente, basta atornilhar a agulha e substituir uma nova. 100 agulhas de reposição serão enviadas com a mercadoria.
5) Pode a água ser reciclada?
Não, este é um equipamento de tipo aberto, a água não pode ser reciclada, mas temos o equipamento de tipo câmara para opção.
6) Pode prestar o serviço de instalação no local?
Pego: Na verdade, o equipamento não precisará de serviço de instalação no local.
7) Qual é o período de garantia? e como podemos obter o serviço pós-venda?
Pego: O período de garantia é de 12 meses a partir do momento em que o utilizador recebe os bens. 95% dos problemas pós-venda podem ser resolvidos pela nossa equipa de engenheiros através de serviço remoto.Os clientes receberão uma resposta dentro de 24 horas no dia útil após relatarem o problemaNa nossa experiência, a maioria dos problemas podem ser removidos com a orientação do nosso engenheiro, apenas uma pequena parte dos problemas são causados por falha de peças,Isso é porque usamos os componentes de marcaSe as peças forem danificadas, enviaremos uma nova para substituir, as novas peças serão cobradas gratuitamente dentro do período de garantia.E também a nossa equipa eigneer vai ensinar como substituir as peças danificadas.
