Equipamento de ensaio de bocal de pulverização IEC60529 para ensaios IPX3 e IPX4
1Introdução

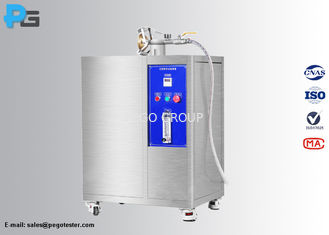

O equipamento de ensaio de bocal de pulverização IPX3/4 pode satisfazer o requisito das secções 14 da norma IEC60529.2.3 e 14.2.4 e figura 5, é aplicável para verificar a protecção contra a pulverização de água (IPX3) e a pulverização de água (IPX4) de amostras de grande dimensão.Tanque de água e caixa de controloEste equipamento é para simular as condições de chuva para verificar o desempenho físico de luminárias exteriores, aparelhos domésticos, peças de automóveis, etc.

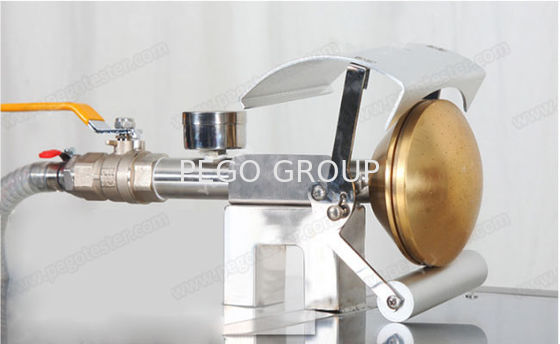

O dispositivo portátil com bocal de pulverização foi concebido de acordo com a figura 5 da norma IEC 60529. É aplicável para verificar a proteção contra a pulverização de água (IPX3) e a pulverização de água (IPX4) para amostras de grande dimensão..O dispositivo portátil é composto por um bico de pulverização, escudo móvel, contrapeso, mangueira e manômetro de pressão.2 círculos internos de 12 furos a 300pitch, 4 círculos exteriores de 24 buracos em 150O escudo móvel é feito de alumínio, o escudo contrabalançado está no local para o teste IPX3, a pressão da água é ajustada para dar a taxa de entrega especificada,A pressão para atingir esta taxa de entrega será na faixa de 50 kPa a 150 kPa, e deve ser mantida constante durante o ensaio, a duração do ensaio é de 1min/m2da superfície calculada do compartimento e com uma duração mínima de 5 min. Para o ensaio IPX4,O escudo contrabalançado é removido do bico de pulverização e o compartimento é pulverizado de todas as direções possíveis., a taxa de escoamento da água e o tempo de pulverização por unidade de área são os mesmos do ensaio IPX3.
2Características
● Para ensaios IPX3 e IPX4.
● O bico de pulverização é processado por tecnologia CNC, a cabeça é feita de latão puro e a superfície é polida espelhada.e as outras partes são feitas de aço inoxidável SUS304.
● A superfície da cabeça do bico é pulverizada com um revestimento anti-ferrugem, o que pode efetivamente impedir que a marca d'água na superfície do bico produza pátina e afete a aparência.
● O bico de pulverização tem 121 furos com diâmetro de 0,5 mm (1 furado no centro, 2 círculos internos de 12 furos em 300pitch, 4 círculos exteriores de 24 buracos em 150(pitch), cumprem completamente os requisitos da norma IEC60529.

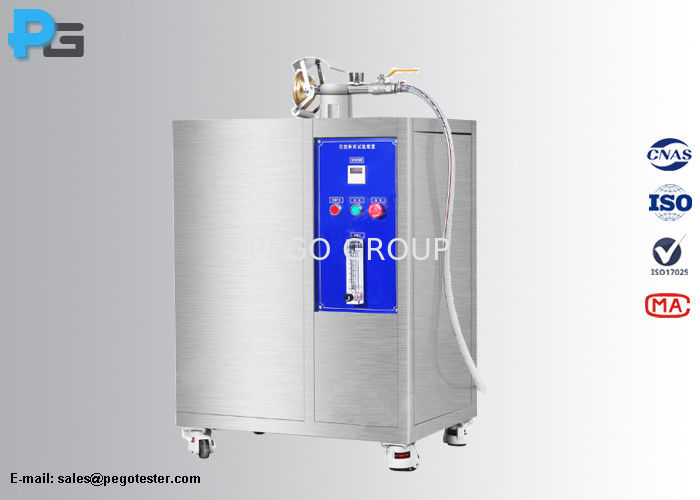

● A caixa de controlo inclui temporizador, botão de interruptor de alimentação, botão de parada de emergência, botão de arranque e medidor de caudal.
3Especificações
| Modelo |
IPX34AS |
| Tamanho exterior (L*W*H) |
870 mm*600 mm*950 mm (caixa de controlo)
370 mm*115 mm*165 mm (bocal de pulverização)
|
| Diâmetro do bico de pulverização |
102 mm |
| Número de furos |
121 |
| Diâmetro do buraco |
Φ0,5 mm |
| Posição dos furos |
1 buraco no centro
2 círculos internos de 12 furos a 300Pico
4 círculos exteriores de 24 buracos em 150Pico
|
| Diâmetro exterior da entrada de água |
Φ16 mm |
| Diâmetro exterior do tubo de água |
Φ28 mm |
| Taxa de fluxo |
10 L/min±5% |
| Método de regulação do caudalímetro |
Ajuste manual |
| Intervalo de pressão da água |
50-150 Kpa |
| Exibição do medidor de caudal |
Medidor de caudal de vidro |
| Capacidade do reservatório de água |
150 litros |
| Potência de trabalho |
220V/50Hz |
| Fonte de água |
1) O utilizador deve configurar uma fonte de água para o equipamento no local de instalação, com uma pressão de água não inferior a 0,2 MPa, e instalar uma torneira de 4/8 polegadas.
2) A torneira não deve estar a mais de 2 metros do equipamento
|
| Requisitos para o local |
O chão é nivelado, o drenagem é desobstruída, o chão e as paredes são impermeáveis, e o chão de drenagem ou vala de drenagem é definido |
4Perguntas Frequentes
1) Que tipo de água pode ser utilizada?
Pego: A água de pureza é recomendada antes, água da torneira, água doce ou outra água pode ser usada de acordo com diferentes requisitos padrão.
2) Pode a água ser reciclada?
Não, este é um equipamento de tipo aberto, a água não pode ser reciclada, mas temos o equipamento de tipo câmara para opção.
3) Pode prestar o serviço de instalação no local?
Pego: Na verdade, o equipamento não precisará de serviço de instalação no local.
4) Qual é o período de garantia? e como podemos obter o serviço pós-venda?
Pego: O período de garantia é de 12 meses a partir do momento em que o utilizador recebe os bens. 95% dos problemas pós-venda podem ser resolvidos pela nossa equipa de engenheiros através de serviço remoto.Os clientes receberão uma resposta dentro de 24 horas no dia útil após relatarem o problemaNa nossa experiência, a maioria dos problemas podem ser removidos com a orientação do nosso engenheiro, apenas uma pequena parte dos problemas são causados por falha de peças,Isso é porque usamos os componentes de marcaSe as peças forem danificadas, enviaremos uma nova para substituir, as novas peças serão cobradas gratuitamente dentro do período de garantia.E também a nossa equipa eigneer vai ensinar como substituir as peças danificadas.
