Detalhes do produto:
Condições de Pagamento e Envio:
|
Reference standard: | IEC60320-1 figure 3 and figure 4 and clause 16 | Application: | for verifying the maximum and minimum withdrawal force of appliance inlet/plug connector |
---|---|---|---|
Maximum force: | 50N, 60N | Minimum force: | 1.5N, 2N |
Heating temperature: | R.T.~180℃ | Working power: | AC220V/50Hz |
Destacar: | Equipamento de ensaio da força máxima de tração,IEC60320-1 Equipamento de ensaio de acopladores de aparelhos,Equipamento de ensaio de acoplamentos de aparelhos |

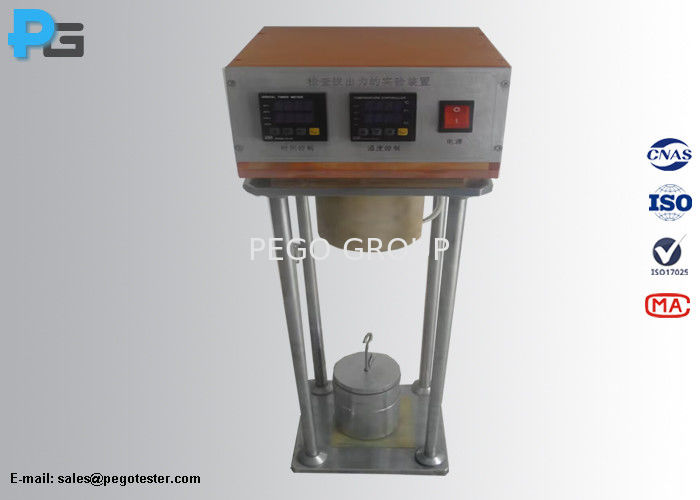

IEC60320-1 Acopladores de aparelhos Equipamento/aparelho para ensaios de força de tração máxima e mínima dos acopladores de aparelhos
1Introdução
he appliance couplers withdrawal force testing equipment is designed according to IEC60320-1 figure 3 and figure 4 and clause 16 for verification of the maximum withdrawal force of appliance inlet/plug connector, a força mínima de tração é verificada inserindo o indicador de pinos de ensaio em cada conector/aparelho individual.Entrada/conector do aparelhoA altura do quadro do dispositivo é de 550 mm e a distância entre os eixos das duas colunas é de 150 mm.O conector de entrada/venda do aparelho, de aço endurecido, com uma rugosidade não superior a 0.8mm.
2Especificações
Medidor de múltiplos pinos (para ensaio da força máxima de tração) | De acordo com a folha padrão da tomada do conector/aparelho |
Esquadra de travagem de um único pin (para ensaio de força mínima de tração) | De acordo com a folha padrão da tomada do conector/aparelho |
Temperatura de aquecimento | R.T. ~ 180°C (pré-setável) |
Configuração da massa (força máxima de tração) | 50N, 60N |
Configuração da massa (força mínima de tração) | 1.5N*1, 2N*1 |
Potência de trabalho | AC220V ± 10%/50-60Hz |
Condições de trabalho | Temperatura: 5-35°C, R.H.: 30%~90% |
Dimensões e peso | W400mm*D300mm*H800mmm/40KG |
3Quadro 5 - Forças máximas e mínimas de retirada
Tipo de conector/saída do aparelho | Força de retirada (N) | |
16.2 Medidor de múltiplos pinos Número máximo |
16.3 Medidor de um único pin Número mínimo |
|
0.2A, 2.5A, 6A e 10A | 50 | 1.5 |
16A | 60 | 2 |

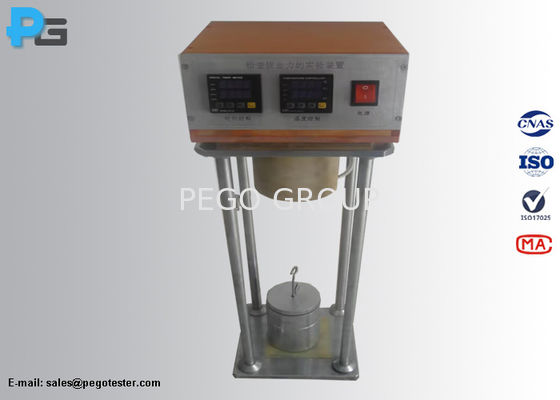

4Figura.
