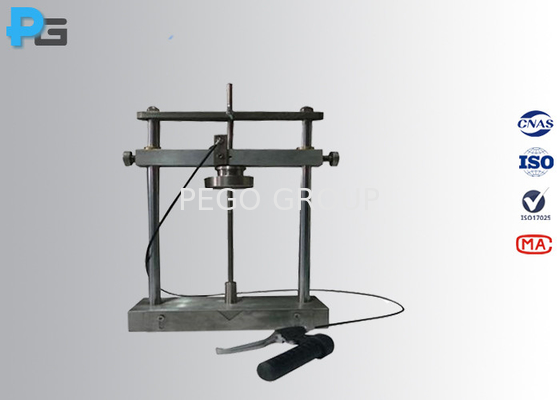

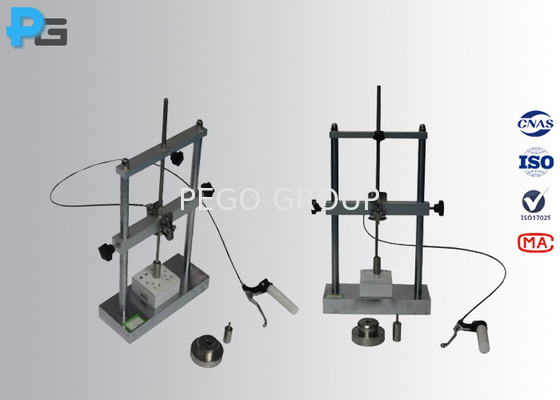

IEC60884-1 Figura 27 e Figura 42 Aparelho de ensaio de impacto a baixas temperaturas para ensaio de auto-isolamento por pinos, plugues

IEC60884-1 Figura 27 e Figura 42 Aparelho de ensaio de impacto a baixas temperaturas para ensaio de tubulações, tomadas e tomadas de tomadas de isolamento de pinos

1Introdução:

O aparelho de ensaio de impacto a baixa temperatura é concebido em conformidade com a norma IEC 60884-1, secção 24.4/figura 27, e com a secção 30.4/figura 42, secção 8.5, VDE0620, GB2951.4, GB2099.1 cláusula 24.4 e 30.4 figura 27 & figura 42 e etc.O aparelho para ensaio de impacto a baixa temperatura deve funcionar com câmara de baixa temperatura e deve ser colocado sobre uma almofada de borracha esponja de 40 mm de espessura.

Este aparelho deve efectuar um ensaio de impacto a partir de uma altura de 100 mm, com um peso de queda de 100 g ou 1000 g, sobre mangas isolantes de alfinetes.As tomadas e tomadas de tomada a baixa temperatura para satisfazer os requisitos de ensaio dos pontos 24 da norma IEC60884-1.4 e 30.4, após o ensaio, não devem ser visíveis rachaduras das mangas isolantes com visão normal ou corrigida, sem aumento adicional, e não devem aparecer danos na amostra.

O aparelho é também capaz de realizar um ensaio de impacto a partir de 100 mm sobre cabos de alimentação, cabos flexíveis e cabos com isolamento de PVC e bainhas a baixa temperatura,A massa do peso em queda é determinada pelo diâmetro total do cabo (ver abaixo, quadro 1 e quadro 2), o ensaio pode satisfazer os requisitos de ensaio da secção 8.5 e da figura 1 da norma IEC60811-14; após o ensaio,Não devem ser visíveis rachaduras nas bainhas isolantes com visão normal ou corrigida, sem aumento adicional..

2Especificações:
