IEC 60884-1 Figura 41 Aparelho para ensaio de pressão a altas temperaturas para ensaio de mangas isolantes de alfinetes

IEC 60884-1 Figura 41 Aparelho para ensaio de pressão a altas temperaturas para ensaio de mangas isolantes de alfinetes

1Introdução

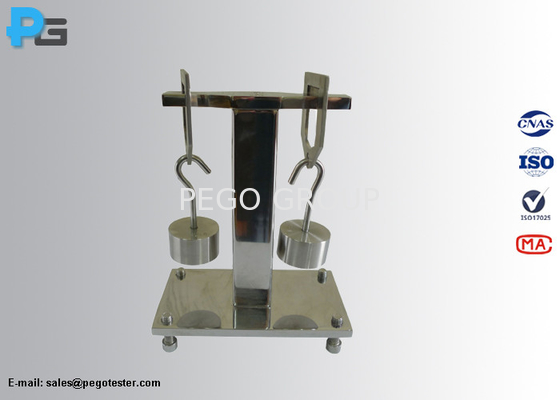

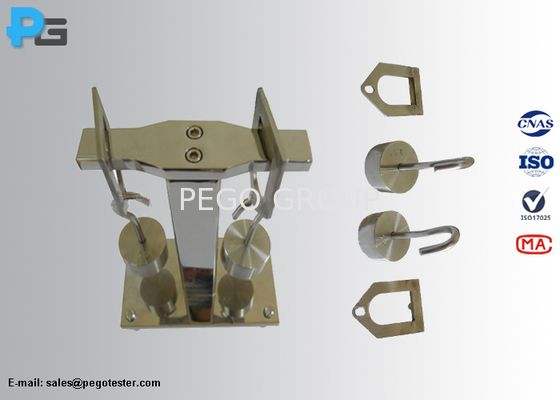

O aparelho de ensaio sob pressão de alta temperatura está em conformidade com a norma IEC 60884-1, ponto 30.1, figura 41, ponto 20.15, EN60811-3-1 e GB2099.1-2008, secção 30.1, figura 41 etc. It’s used to the high temperature resistance test of the material of pin-insulating sleeves which occurred in conditions approaching bad connection conditions and at low temperatures in particular conditions of serviceO aparelho é constituído por um rack de ensaio de dureza, uma lâmina redonda, uma lâmina retangular e um peso de carga.O aparelho com a amostra é mantido durante 2 horas num gabinete de aquecimento a uma temperatura de 200±5°C., a amostra é então retirada do aparelho no prazo de 10 segundos e arrefecida por imersão em água fria,a espessura do isolamento que permanece no ponto de impressão é medida e não deve ter sido reduzida em mais de 50% do seu valor original medido no início do ensaio;.

2. Parâmetros
