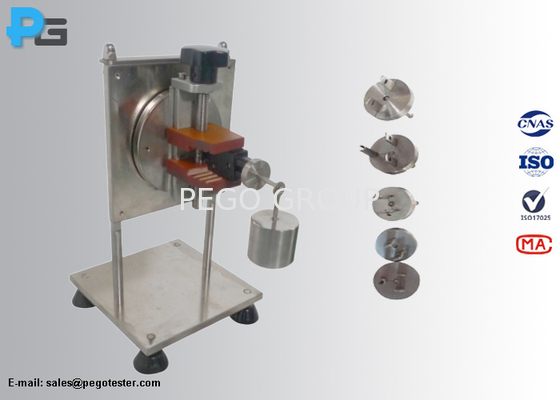

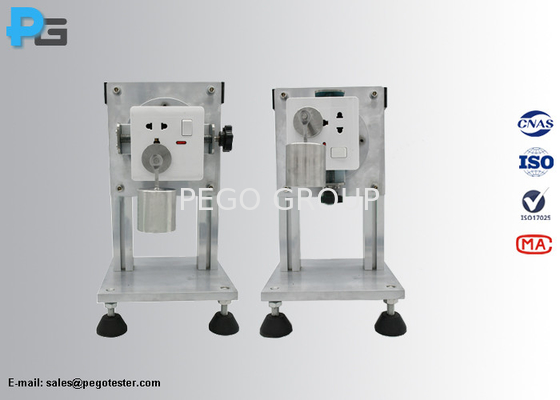

IEC 60884-1 Figura 13 Dispositivo para verificar a resistência da tomada de saída de tomada à tensão lateral

IEC 60884-1 Figura 13 Dispositivo para verificar a resistência da tomada de saída de tomada à tensão lateral

1Introdução

O aparelho de ensaio de tensão lateral destina-se a verificar a resistência à tensão lateral da tomada de saída de acordo com a norma IEC60884-1, secção 13.14/figura 13 e com a VDE0620, It is apply to test whether the socket-outlets having rating up to and including 16A and 250V will cause any damage in the standard sense when they are subjected to lateral stress by an appliance that is inserted into the socket.

Cada espécime é montado numa superfície vertical com o plano através dos contatos de tomada horizontais.O dispositivo é removido após 1 min e a tomada é virada por 90 graus na superfície de montagemO ensaio é efectuado quatro vezes, sendo a tomada de tomada virada por 90 graus após cada ligação.Após os testes, as tomadas não devem apresentar danos na acepção da presente norma.

2. Parâmetros
