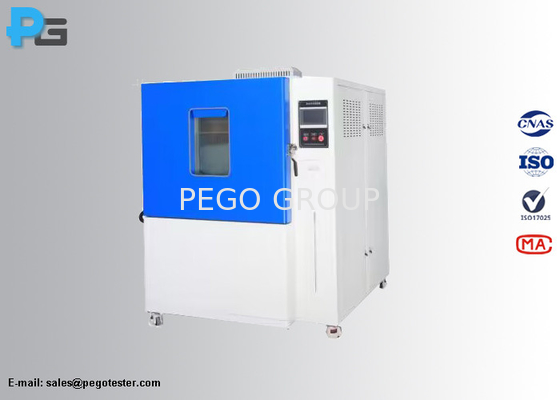

ISO 16750-4 Câmara de ensaio de choque com água gelada para ensaio do sistema ou componente de veículo rodoviário
1Introdução
A câmara de ensaio de choque de água gelada é concebida para satisfazer os requisitos de ensaio de:Cláusula 5 da norma ISO 16750-4.4.2 e cláusula 5.4.3O equipamento pode realizar o ensaio de água salpicada e o ensaio de submersão separadamente.e aquecê-lo a Tmax durante 1 hora (ou até atingir a estabilização da temperatura DUT), em seguida, utilizar um jato para borrifar o DUT com água fria (0°C~+4°C) durante 3 s. O tanque de imersão (tanque de água fria) está debaixo da câmara de aquecimento, quando se realiza o ensaio de imersão,Funcionar o DUT na câmara de aquecimento a Tmax durante 1 hora (ou até se atingir a estabilização da temperatura do DUT), com o dispositivo ainda em funcionamento, submergê-lo durante 5 minutos num reservatório de água fria a uma profundidade ≥ 10 mm.
O ensaio de choque com água gelada é para simular um choque térmico induzido por água fria e é aplicável aos produtos nas zonas de salpicos do veículo.O objetivo é simular a água fria pulverizando sobre um sistema quente ou componenteOs modos de falha são a fissuração mecânica dos materiais ou falhas de vedação causadas por diferentes coeficientes de expansão de temperatura.O ensaio de água de borrifos e o ensaio de submersão são dois métodos alternativos para a realização do ensaio de choque de água gelada..
2Características
● Para testes de salpicos e de submersão em água gelada
● A parede interna da câmara é feita de aço inoxidável SUS316#, para garantir a resistência à ferrugem.
● Material de isolamento térmico: algodão de fibra de vidro de alta densidade para garantir o desempenho de isolamento térmico e manter uma temperatura equilibrada e estável na câmara.

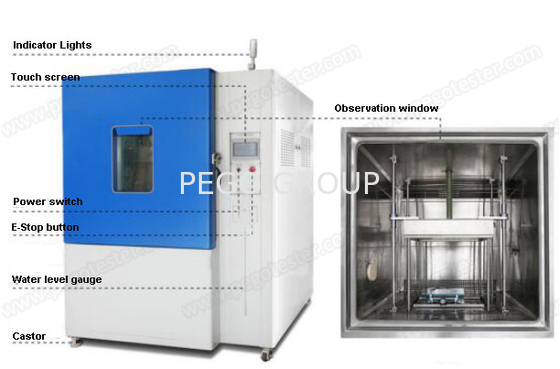

● Equipar com uma janela de observação transparente (vidro oco temperado de várias camadas) e iluminação LED na porta, que é conveniente para observar a situação interna do ensaio
● O buraco de ensaio (diâmetro 100 mm) é instalado no lado esquerdo do dispositivo, que pode ser utilizado para testes de linhas de energia ou de sinalização externas;
● Componentes de controle: tela sensível ao toque de 7 polegadas + PLC. Os componentes elétricos são fabricados pela LS, Omron, etc. O processo de fiação atende aos requisitos dos padrões nacionais chineses,A disposição da placa elétrica é razoável, a fiação é firme, e a marcação é clara.
● O sistema de refrigeração do equipamento está instalado na parte inferior.O método de condensação é refrigerado a ar, e é utilizado o refrigerante R404R, respeitável para o ambiente.Todo o sistema de tubulação passou o teste de vazamento pressurizado 48H para confirmar que o sistema de refrigeração pode funcionar de forma estável por um longo tempoO trocador de calor do invólucro é feito de aço inoxidável SUS316# para evitar a corrosão por água salgada;
● Ensaio com água gelada: o bico é fixado no lado direito da câmara de ensaio; a distância de pulverização é ajustada movendo a amostra
● O jato de fenda é fabricado em SUS316 e estritamente concebido de acordo com a figura 4 da norma ISO167504.
● Ensaio de submersão: o ensaio de submersão não é efectuado simultaneamente com o ensaio de salpicos de água gelada.e podem ser transferidos diretamente da câmara de ensaio para o tanque de imersãoO tempo de imersão pode ser definido no intervalo de 1 a 5 minutos, o número de ciclos pode ser definido de 1 a 999 vezes, e o tempo de recuperação da temperatura no tanque de água é de 30 minutos.
● O equipamento tem a função de limpeza automática de tubulações e caixa interna.
3. Parâmetros
| Dimensões da câmara de aquecimento | L1000mm*D1000mm*H1000mm |
| Dimensão global | L1600mm*D1950mm*H2300mm |
| Dimensões do cesto pendurado | L500mm*D500mm*H500mm |
| Dimensão do reservatório de imersão | L600mm*D600mm*H600mm |
| Capacidade de carga do cesto suspenso | 50 kg |
| Volume do reservatório de imersão | Aproximadamente 200 litros |
| Parâmetros do ensaio de pulverização: |
| Bocal de pulverização | Jato de fenda*1 (destacável para limpeza)
 |
| Posição do bico | Lado direito da câmara interna
|
| Distância entre o bico e o dispositivo em ensaio | (325±25) mm (ajustar por via oral) |
| Intervalo de temperatura (câmara de aquecimento) | NT2 temperatura ambiente |
| Taxa de aquecimento | RT temperatura ambiente |
| Temperatura da água de salpico | 0°C~+4°C |
| Taxa de arrefecimento | +25°C~2°C≤ 60min |
| Fluxo de água | (3~4) L/3s |
| líquido de ensaio | Água desionizada ou +3% de pó fino do Arizona (o utilizador prepara o pó)
* podem ser reciclados |
| Tempo de injecção por ciclo (30 min) | 3s, tempo de intervalo:29min57s (configuração do ecrã táctil) |
| Número de ciclos (teste de pulverização) | 100 (configuração do ecrã táctil) |
| Parâmetro do ensaio de submersão: |
| líquido de ensaio | Água desionizada; talvez adicionado +5% de NaCl |
| Temperatura da água | 0°C~+4°C |
| Velocidade de elevação do cesto suspenso (duração de transição) | ≤ 20S |
| Tempo de imersão | 1-99 min (ajustável) |
| Número de ciclos (teste de imersão) | 1-99 (ajustável) |
| uniformidade da temperatura da água do reservatório de imersão | ± 0,5°C |
| Método de arrefecimento à temperatura da água | Refrigeração de água circulante por conduta |
| Método de mistura de pó | Mistura de água de circulação em tubulação |
| Tabela de amostras | Elevadores |
| Potência de trabalho | 380V/50Hz (3 fios de fase 4 + terra protetora) |
4Perguntas Frequentes
1) É necessário instalar o equipamento?
Pego: Não, o equipamento será enviado como um todo, o utilizador pode executar directamente o teste quando receber o equipamento.
2) O equipamento irá enferrujar?
Pego: Não, a casca da câmara e o tanque de imersão são feitos de aço inoxidável SUS316#, em comparação com o aço inoxidável SUS304, o material SUS316 é mais resistente à corrosão.
3) Qual é o período de garantia? e como podemos obter o serviço pós-venda?
Pego: O período de garantia é de 12 meses a partir do momento em que o usuário recebe os bens. 95% dos problemas pós-venda podem ser resolvidos pela nossa equipe de engenheiros através de serviço remoto.Os clientes receberão uma resposta dentro de 24 horas no dia útil após relatarem o problemaNa nossa experiência, a maioria dos problemas podem ser removidos com a orientação do nosso engenheiro, apenas uma pequena parte dos problemas são causados por falha de peças,Isso é porque usamos os componentes de marcaSe as peças forem danificadas, enviaremos uma nova para substituir, as novas peças serão cobradas gratuitamente dentro do período de garantia.E também a nossa equipa eigneer vai ensinar como substituir as peças danificadas.
