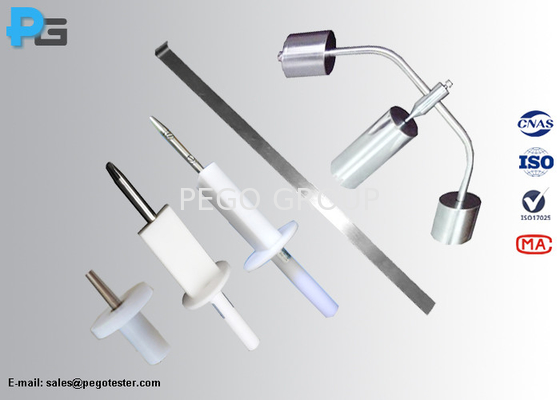

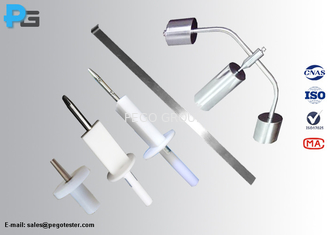

IEC60601-1 Kit de ensaio de sondas para verificação de aberturas em compartimentos de equipamentos de ME

Cláusula 5 da IEC60601-1.9.2.1 e figura 6

IEC60950-1 figura 2A

Figura 2 da IEC61032

Finalidade:identificação das partes acessíveis do EQUIPAMENTO ME

Especificações:

1) Diâmetro da dactylogryposis: Φ12 mm

2) comprimento dactylogryposis: 80 mm

3) Diâmetro da defleção. Φ50 mm

4) comprimento do deflector: 100 mm

Cláusula 5 da IEC60601-1.9.2.1

IEC60950-1, secção 2.1.1.1

Finalidade: para verificar as aberturas que impedem a entrada do dedo de ensaio padrão

Especificação: o tamanho é o mesmo da sonda de ensaio B, mas sem juntas, é aplicada uma força de 30 N.

Figura 7 da IEC60601-1

Cláusula 9 da IEC60065.1.7 e figura 4

Objecto: verificar as aberturas do EQUIPAMENTO ME em questão

Especificações:

1) comprimento: 180 mm

2) Largura: 8 mm

3) comprimento do gancho: 5 mm

4) Espessura: 1 mm

5) Material: aço inoxidável SUS304

Finalidade: para verificar a abertura das partes internas que podem ser tocadas

Especificações:

1) Diâmetro: 4 mm

2) comprimento: 100 mm

3) Material: haste de metal, alça de nylon

4) Recomendação de força aplicada: 0N, 10N

Cláusula 8 da IEC60601-1.4.2 d) e figura 8

IEC60950-1 Figura 2B

Figura 9 da IEC61032

Finalidade: para verificar a abertura das partes internas que podem ser tocadas

Especificações:

1) Diâmetro: Φ3 mm (cabeça), Φ4 mm (cabeças)

2) comprimento da sonda: 15 mm

3) Diâmetro da defleção: Φ25 mm

4) Espessura da defleção: 4 mm

Finalidade: verificar a resistência ao calor do isolamento do EQUIPAMENTO ME

Especificações:

1) Diâmetro da bola: 5 mm (R2,5 mm)

2) Pressão de ensaio: 20N±0,2N

3) Material: aço inoxidável

4) Suportador de amostra: Φ50 mm de comprimento 100 mm, cilíndrico afiado (configurar com um buraco para inserir o termocouple)
