Detalhes do produto:
Condições de Pagamento e Envio:
|
Padrão de referência: | A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma | Nome do produto: | sonda de ensaio B, dedo de ensaio da articulação, sondas de ensaio IEC |
---|---|---|---|
Código IP de teste: | IP2X | Materiais: | Material isolante, aço |
Força aplicada: | 0N, 10N, 20N, 30N, 40N, 50N | Transporte: | Por DHL ou por Fedex |
Destacar: | Dedo de ensaio do conector do veículo,Dedo de ensaio padrão IEC61851-1,Dedo de teste de partes vivas |
Dedo de ensaio padrão IEC61851-1 para verificação da acessibilidade a Partes do conector do veículo em funcionamento
1Introdução
O dedo de ensaio padrão foi concebido de acordo com a norma IEC 62196-1 para verificar a acessibilidade às partes acionadas das tomadas e dos conectores do veículo.ser também denominado sonda de ensaio B ou dedo de ensaio articulado na norma IEC60529 para ensaios IP2X, que pode ser aplicado ao ensaio do conector do veículo para uso interior, da tomada do VE e da tomada do VE, em conformidade com a norma IEC61851-1, secção 12.4.

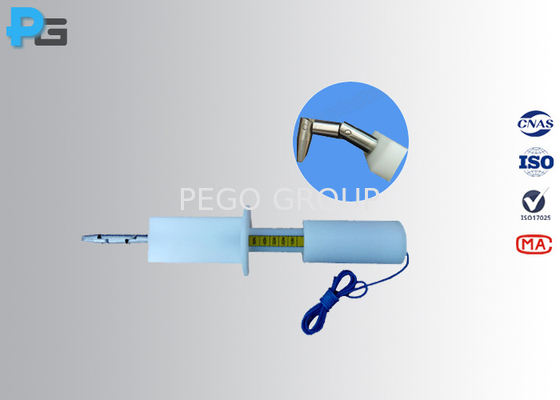

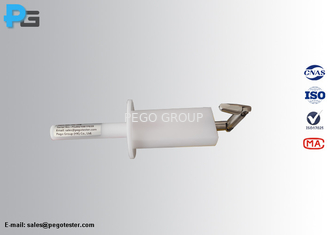

O dedo de ensaio padrão é constituído por uma alça e um dedo, a alça é feita de material isolante e o dedo é feito de aço.então as juntas podem ser dobradas através de um ângulo de 90°A sonda pode ter um propulsor de 10 N incorporado, de modo a que o utilizador possa aplicar força directamente durante o ensaio.E a sonda virá com um cabo para permitir conectar com um indicador elétrico para mostrar o contato com as partes relevantes.
2Especificações
Modelo | PG-TPB |
Tamanho do ponto articulado 1 | 30 ± 0.2 |
Tamanho do ponto articulado 2 | 60 ± 0.2 |
Comprimento do dedo | 80 ± 0.2 |
Tamanho da ponta do dedo para o defletor | 180 ± 0.2 |
Filé cônico da ponta dos dedos | S4±0.05 |
Diâmetro do dedo | F12-0-0.05 |
Diâmetro da defleção | F75 ± 0.2 |
Espessura da defleção | 5 ± 0.5 |
Diâmetro da secção A-A | F50 |
Largura da secção A-A | F20 ± 0.2 |
Propulsor | 10N opcional |
Grau IP de ensaio | IP2X |
Padrão | IEC61032, IEC60529 |
3Perguntas Frequentes
1) Como podemos usar força durante a provação?
Pego: Existem dois métodos para o usuário aplicar a força durante o teste: 1. O usuário pode escolher a sonda de teste com propulsor embutido, o propulsor é embutido na alça, basta empurrar a alça,a força adequada pode ser aplicada. 2. A sonda pode trabalhar com um manômetro de força para aplicar força. A sonda configurada com um conector na cauda da alça.
Normalmente, a força recomendada aplicada ao ensaio é de 10 N, mas em algumas normas de produtos, a força recomendada será de até 50 N.
2) Como é que a sonda se liga a um circuito de indicação de continuidade?
Pego: A sonda vem com um fio para se conectar com um circuito de indicação de continuidade.indicador elétricodo Pego.
3) Como armazenar e manter as sondas de teste na vida diária?
As sondas vêm com uma caixa protetora, quando não estiverem em uso, coloquem-na na caixa.
