IEC 62196-1 Máquina de ensaio de impermeabilidade de tubos oscilantes de veículos elétricos IPX3 e IPX4
1Introdução de uma máquina de ensaio impermeável de tubos oscilantes:
A máquina de ensaio à prova de impermeabilidade de tubos oscilantes é concebida em conformidade com o ponto 14 da figura 4 da norma IEC 60529.2.3 e 14.2.4, e é exigido pela norma IEC62196-1 cláusula 20.2Aplica-se para verificar a protecção contra pulverização (IPX3) e testes de água salpicada (IPX4), e é amplamente utilizado nas indústrias de veículos elétricos, ve plugs e colectores, eletrónica, luminárias,componentes elétricos, peças de automóveis e etc..O equipamento de ensaio de impermeabilidade IPX3 e IPX4 é constituído por tubos oscilantes (R200 a R1600), plataforma giratória, reservatório de água, unidades de controlo (touch screen+PLC), medidor de caudal, manômetro de pressão, etc.O tubo oscilante é feito de aço inoxidável SUS304.
IPX3: o tubo oscilante possui furos de pulverização num arco de 60° de cada lado do ponto central (os outros furos estão bloqueados), a taxa de fluxo total é ajustada conforme exigido por norma,O recinto a ensaiar é colocado no ponto central do semicírculo., o tubo é feito oscilar num ângulo de 120°, 60° de cada lado da vertical, sendo o tempo de uma oscilação completa (2*120°) de cerca de 4 s e a duração do ensaio de 5 min.Em seguida, rodar a casca 90 ° na direção horizontal, e ensaio durante 5 min, o raio máximo admissível do tubo de balanço é de 1600 mm.
IPX4: o tubo oscilante possui furos de pulverização em todo o 180° do semicírculo, o caudal total é ajustado de acordo com os requisitos normalizados e medido com um caudalímetro.O tubo é causado a oscilar através de um ângulo de quase 360 °, 180° de cada lado da vertical, sendo o tempo para uma oscilação completa (2*360°) de cerca de 12 s. A duração do ensaio é de 10 min.O suporte do compartimento de ensaio deve ser perfurado para evitar que se torne um deflector de água.- girar o tubo de balanço para o máximo em cada direcção, de modo a que a concha seja borrifada em todas as direcções.
2Características da máquina de ensaio impermeável de tubos oscilantes:
● Para ensaios IPX3 e IPX4
● O invólucro do equipamento e a plataforma sonora são feitos de aço inoxidável SUS304#, para garantir a resistência à ferrugem.
● Adota estrutura de pilares duplos, fácil de instalar e rotação estável.
● Equipar-se com trindles ajustáveis, faz com que o equipamento seja fácil de mover.
● O reservatório está sob o equipamento, para controlar automaticamente o nível da água com a ajuda da válvula de esfera flutuante de água e alarme em nível alto ou baixo para proteger contra os danos causados pelo baixo nível de água.
● Acionamento de tubo oscilante: Adota motor de serviço Panasonic, com características de baixo ruído e alta precisão.
● Acionamento giratório: adota motor passo de marca chinesa, pode ajustar a velocidade e o ângulo por tela sensível ao toque e controlar automaticamente as direções (apto para as amostras fazerem teste ao vivo).
● Configuração do tempo de alimentação: apagado: 0-999min-alimentado: 0-999min-alimentado: 0-999min
● Componentes de controlo: ecrã táctil de 7 polegadas + PLC Panasonic.
3Parâmetro da máquina de ensaio impermeável de tubos oscilantes
| Modelo |
IPX34C |
| Radius do tubo |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Tamanho exterior (L*W*H, m) |
Quatro vezes 3,2 vezes 2.8 |
3.6*3*2.6 |
3.2*2.4*2.4 |
2.85*2.02*2.350 |
2.4*1.8*2 |
2 vezes 1,4 vezes 1.8 |
/ |
/ |
| Taxa de entrega (L/min) |
0 ~ 10 |
0 ~ 10 |
0 ~ 6 |
0 ~ 6 |
0 ~ 4 |
0 ~ 3 |
/ |
/ |
| Diâmetro da plataforma giratória (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Altura da plataforma giratória (mm) |
1750 ~ 2350 |
1750 ~ 2350 |
1350~1950 |
1300~1700 |
950 a 1550 |
550 a 1000 |
/ |
/ |
| Abertura dos bicos (mm) |
0.4 |
| Diâmetro interno do tubo |
15 mm |
| Capacidade do reservatório de água |
30 litros |
| Ângulo do tubo |
1200(IPX3), 3600(IPX4) ou definido pelo utilizador |
| Velocidade de rotação do tubo |
4s para 2*1200, 12s para 2*3600ou definido pelo utilizador |
| Material do tubo |
SUS304 aço inoxidável |
| Velocidade de rotação da plataforma giratória |
1 a 5 r/min |
| Capacidade máxima de carga da plataforma giratória |
50 kg |
| Método de rotação da plataforma giratória |
Alternativa para a frente ou para a frente e para trás |
| Proteção |
Fugas elétricas, hidropenia, curto-circuito |
| Potência de trabalho |
AC 220V/50Hz, 1KW (câmbulo vivo + câmbro neutro + câmbro de terra protetor) |
| Condições de trabalho |
5°C~35°C (temperatura), ≤85% (R.H.), 86kPa~106kPa (pressão) |
| Acessórios |
Filtro de água*1, agulha de ensaio*100, cabo de 3 núcleos*1 (3m) |
| Fonte de água |
1) O utilizador deve configurar uma fonte de água para o equipamento no local de instalação, com uma pressão de água não inferior a 0,2 MPa, e instalar uma torneira de 4/8 polegadas.
2) A torneira não está a mais de 2 metros do equipamento
|
| Requisitos para o local |
O chão é nivelado, o drenagem é desobstruída, o chão e as paredes são impermeáveis, e o chão de drenagem ou vala de drenagem é definido |
| Requisito de interruptor de alimentação |
1) O utilizador deve configurar no local de instalação o interruptor de ar de protecção contra fugas da capacidade correspondente para o equipamento,e este interruptor deve ser independente para a utilização do equipamento
2) É proibido o uso de interruptores de faca ou tomadas de energia
3) O interruptor de ar de protecção contra fugas não deve estar a mais de 2 metros do equipamento
|
| Radius (mm) |
IPX3 |
IPX4 |
| Número de furos abertos |
Fluxo total de água |
Número de furos abertos |
Fluxo total de água |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

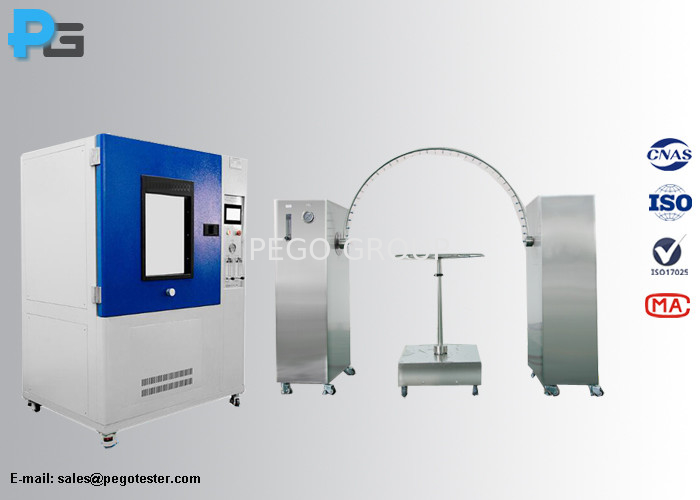

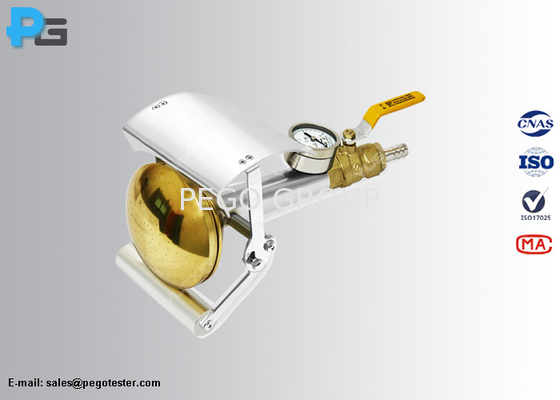

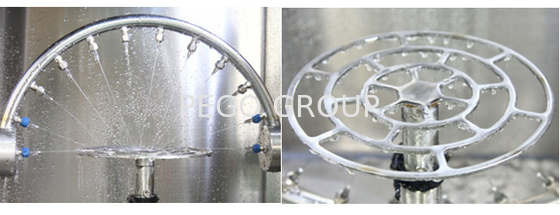

4Imagem da máquina de ensaio impermeável do tubo oscilante
5. Embalagem Lista de máquinas de ensaio impermeável de tubos oscilantes
| 1 |
Caixa de colunas |
2 |
| 2 |
Tubos de balanço |
1 |
| 3 |
Máquina de girar |
1 |
| 4 |
Agulha Azul |
100 |
| 5 |
Plug de aço inoxidável |
vários |
| 6 |
0.35mm Agulha |
1 |
| 7 |
Selo de anel O |
1 |
| 8 |
Chave alemã |
1 |
| 9 |
Parafusos para tubos de balanço |
6 |
| 10 |
Tubos de anilox |
6m |
| 11 |
Fixação |
4 |
| 12 |
Filtro |
1 |
| 13 |
Chave de filtro |
1 |
