IEC 62196-1 Equipamento de ensaio do ambiente do veículo eléctrico Aparelho de ensaio de pressão de esferas

IEC60695-10-2 Aparelho de ensaio de pressão de esferas fabricado em aço inoxidável

1Introdução

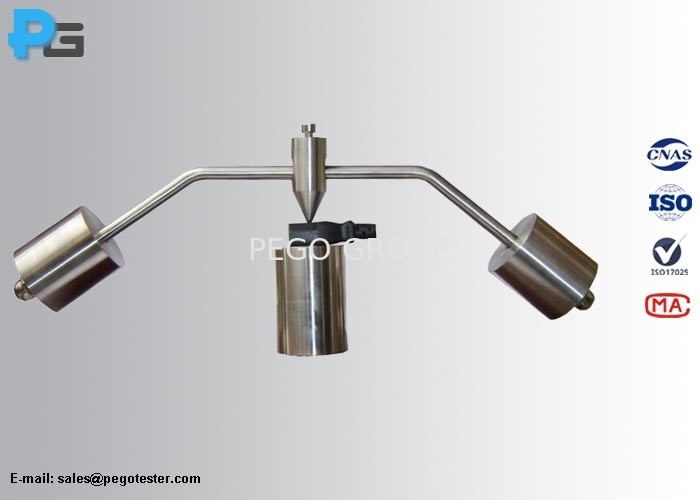

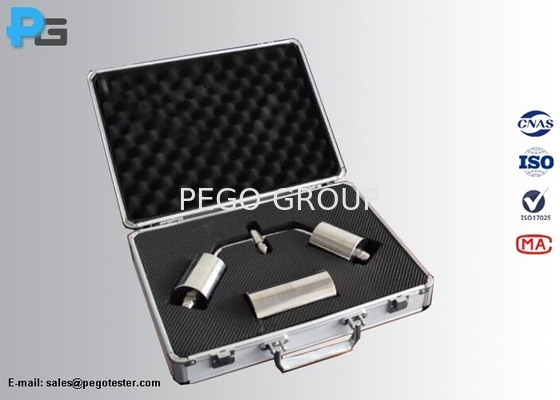

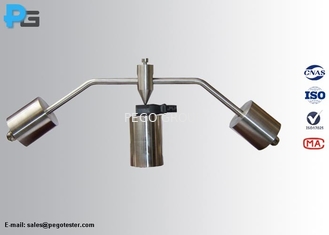

O testador de pressão de esferas é um instrumento concebido para testar a resistência térmica de tomadas e tomadas domésticas, concebido e fabricado de acordo com os requisitos da norma IEC 60695-10-2,e é exigido por muitos requisitos normais, tais como IEC 62196-1 cláusula 29.3, IEC60335, IEC60601, GB4706.1 e etc. Pode simular a retirada do plugue e a sua reinserção, a aplicação de pressão e a detecção das características da resistência à temperatura do produto.O testador de pressão de bola é equipado com uma bola de aço inoxidável de 5 mm, com uma pressão máxima aplicada de 20N±0,2N; o suporte da amostra tem 50 mm de diâmetro e 100 mm de comprimento, com um orifício de medição de temperatura no interior para análise da resistência térmica.

2Princípio de ensaio:

A superfície da peça a ensaiar é colocada na posição horizontal e uma bola de aço de 5 mm de diâmetro é pressionada contra a superfície com uma força de 20 N.O ensaio é efectuado num gabinete de aquecimento a uma temperatura de 75°C ± 2°C.A bola é retirada após 1 hora e mede-se o diâmetro da impressão feita pela bola.

3Parâmetros:

4Certificado:
