Detalhes do produto:
Condições de Pagamento e Envio:
|
Padrão: | IEC 62196-1, IEC 60112 | Modo de exibição: | Tipo de botão |
---|---|---|---|
Altura das gotas: | 35 mm | Pressão do elétrodo: | 1.0±0.05N |
Tensão de ensaio: | 0-600V ajustável | Força de trabalho: | AC 220V 50HZ ou pode ser personalizado |
Garantia: | 12 meses | Utilização: | Ensaio CTI e PTI |
Destacar: | Equipamento de ensaio de rastreamento de fugas de tipo botão,Equipamento de ensaio IEC62916-1 para rastreamento de fugas,Equipamento de ensaio de rastreamento de fugas de veículos elétricos |
1Introdução de equipamento de ensaio de rastreamento de fugas
O equipamento de ensaio de rastreamento de fugas é rigorosamente concebido e fabricado de acordo com os requisitos da norma IEC60112, o equipamento é exigido pelas cláusulas 28.4 e 29 da IEC62196-1.6.O ensaio de rastreamento consiste em aplicar uma certa tensão entre os elétrodos de platina de 2 mm*5 mm na superfície de um material isolante sólido e soltar um líquido condutor (0,1% NH)4CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media, e determinar o seu índice de rastreamento comparativo (CTI) e o índice de resistência ao rastreamento (PTI).
2Aplicação de equipamento de ensaio de rastreamento de fugas
O equipamento de ensaio de rastreamento de fugas é aplicável aos departamentos de investigação, produção e inspecção de qualidade dos equipamentos de iluminação, aparelhos eléctricos de baixa tensão, aparelhos domésticos,Máquinas-ferramentas, motores, ferramentas elétricas, instrumentos eletrónicos, instrumentos eléctricos, etc. Também é adequado para materiais isolantes e plásticos de engenharia,Indústria de conectores elétricos e peças auxiliares.

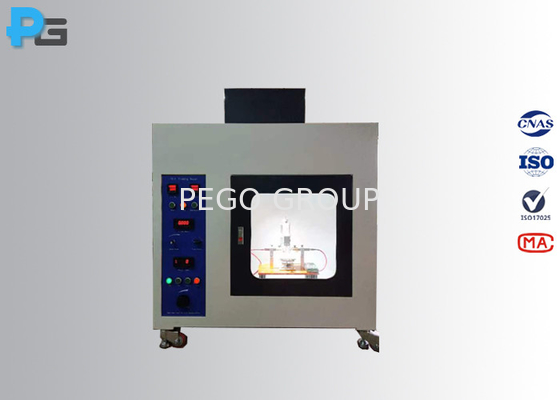

3A estrutura do equipamento de ensaio de rastreamento de fugas
O equipamento de ensaio do índice de localização é:O tempo de intervalo, a quantidade de queda, a corrente de vazamento e a tensão de ensaio podem ser definidos no painel de controlo.a altura da queda pode ser medida por um bloco de gabarito, e o dispositivo controla o tamanho da gota ajustando o interruptor da válvula solenoide no sentido dos ponteiros do relógio ou no sentido anti-horário.O painel frontal é transparente para facilitar a observação do processo experimental..
4Parâmetros do equipamento de ensaio de rastreamento de fugas
Método de controlo | Botão + medidor |
Estação | 1 |
Altura das gotas |
35 mm±5 mm |
Interal de gotas |
30s±5s, 50 gotas: 24,5min±2min |
Tamanho das gotas |
20 gotas: 0, 380g~0, 480g, 50 gotas: 0, 997g~1, 147g |
Soluções de ensaio |
Solução A: 0,1%NH4Cl, 3,95±0,05Ωm, solução B: 1,98±0,05Ωm |
Número de gotas |
0~9999 (pré-configurável, gravação e exibição) |
Velocidade do vento de ensaio |
0.2m/s |
Queda de corrente de curto-circuito |
1.0A±0.1A queda de 10% |
Indicador de fugas |
0.50A±10%, 2.00s±10% |
Materiais de eléctrodos | ≥ 99% de platina |
Tamanho dos eletrodos | 2 mm±0,1 mm) × 5 mm±0,1 mm) × 40 mm±5 mm), comprimento ≥ 12 mm, ângulo da borda do cinzel: 30°±2° |
Distância do eléctrodo |
4.0 mm±0,1 mm, ângulo: 60°±5° |
Pressão do eléctrodo |
1.00±0.05N |
Voltagem do eléctrodo |
100 a 600 V |
Interface de operação segura |
desliga automaticamente ao abrir a janela de vidro |
5Lista de embalagensde equipamento de ensaio de rastreamento de fugas
- Não, não. | Commodity | Unidade | Quantidade |
1 | Testeiro | Conjunto | 1 |
2 | Diâmetro do bloco (4 mm) | pedaço | 1 |
3 | Órgãos de vidro | pedaço | 2 |
4 | Caixa | pedaço | 1 |
5 | Medidor de altura de 35 mm | pedaço | 1 |
6 | Escala microelectrónica | pedaço | 1 |
7 | Cordão de alimentação | pedaço | 1 |
8 | Manual do utilizador | Entendido. | 1 |

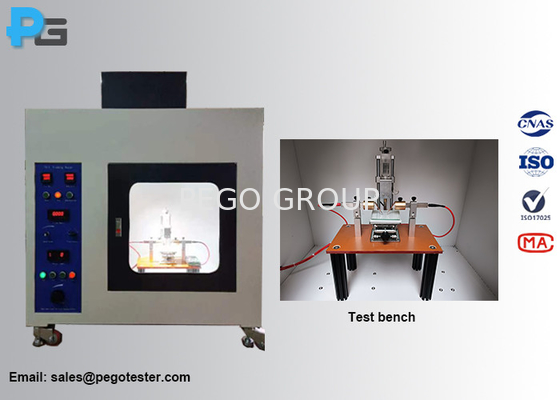

5Bancada de testede equipamento de ensaio de rastreamento de fugas
