Aparelho de ensaio de flexão de cabos de conectores de veículos e de conectores de veículos para ensaio de flexão
1Introdução de aparelhos de ensaio de flexão de cabos
O aparelho de ensaio de flexão do cabo é concebido de acordo com a figura 20 da secção 26.4 da norma IEC 62196-1 e com o quadro 14,Aplica-se para fazer o ensaio de flexão de carga mecânica dos acessórios não reiniciáveis da tomada EV e do conector do veículo..
Método de ensaio:
A amostra é fixada ao elemento oscilante do aparelho de modo a que, no meio da viagem, o cabo seja carregado com um peso,e passa através dos condutores uma corrente igual à corrente nominal do acessório, sendo a tensão entre elas a tensão nominal, o elemento oscilante é deslocado para trás e para a frente através de um ângulo de 90° (45° em ambos os lados da vertical),o número de flexões é 20000 e a velocidade de flexão 60 por minuto,Após o ensaio, as amostras não devem apresentar danos na acepção do presente documento.
Estrutura:
O equipamento adota uma estrutura de suporte de piso e é controlado por PLC e tela sensível ao toque.Equipar com 4 rodas para fazer a máquina se move facilmente.
2Especificação do aparelho de ensaio de flexão de cabo
| Sistema de controlo |
Ecrã PLC+táctil |
| Modo de condução |
Servo motor |
| Velocidade de ensaio |
60 ciclos/min |
| Indicador de ângulo |
0-3600, de aço inoxidável |
| Ângulo de balanço |
90°, ±450em ambos os lados da vertical ou de qualquer ângulo desejado |
| Número de ensaios |
0~999999. padrão padrão: 20000 ciclos |
| Carga |
200~250V/0~400A (ajustável) |
| Peso |
20N, 25N, 50N, 75N, 100N ou pode ser personalizado |
| Apertador de amostra |
Câmbio mecânico |
| Força de trabalho |
220V/50Hz |
Quadro 14 - Ensaio de flexão de carga mecânica
| Corrente nominal (A) |
Força (N) |
| Até e incluindo 20 |
20 |
| De 21 a 32 inclusive |
25 |
| De 33 a 70 inclusive |
50 |
| De 71 a 250 inclusive |
75 |
| De 251 a 400 inclusive |
100 |
| De 401 até 500 inclusive |
120 |
| De 501 a 600 inclusive |
140 |
| De 601 a 800 inclusive |
180 |

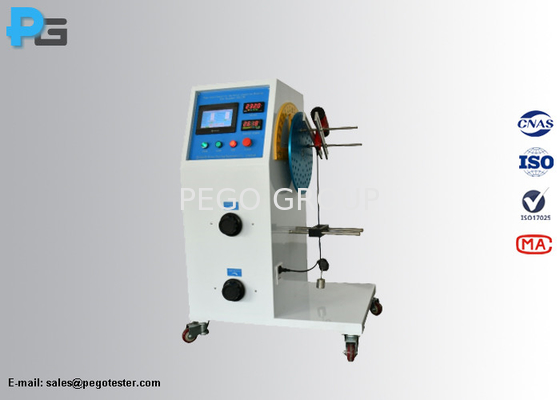

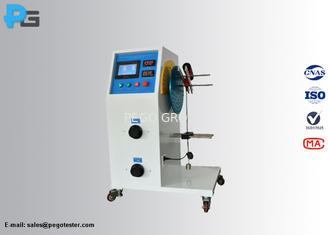

3Imagem do aparelho de ensaio de flexão do cabo
4. FAQ
1) O aparelho de ensaio de flexão do cabo será acompanhado de certificado de calibração?
Resposta: Sim, será entregue com o certificado de calibração, o custo é adicional.
2) Qual é o ângulo de balanço?
Resposta: O ângulo pode ser ajustado 0-3600livre (norma exigida 900, ± 450em ambos os lados da vertical ou de qualquer ângulo desejado).
3) Qual é a velocidade?
Resposta: A velocidade pode ser regulada de 0 a 60 ciclos/min.
4) Que embalagem será utilizada para o envio?
Resposta: O aparelho será embalado numa caixa de madeira.
5) Como podemos encomendar este artigo?
Resposta: por favor, envie uma consulta para nós, nosso vendedor entrará em contato com você dentro de 24 horas.
