IEC 62196-1 Cláusula 25.3 Teste de força de tração e de binário de fixação de cordão para fichas de veículos elétricos e conectores de veículos

1Descrição do provador de força de tração e de binário da fixação do cabo

O testador de força de tração e de binário da fixação do cabo é concebido em conformidade com a figura 17 da secção 25.3 da norma IEC 62196-1 e com a secção 23 da norma IEC 60309-1.3, É utilizado para testar a tensão e o binário na tomada do veículo elétrico e nos conectores do veículo equipados com um cabo flexível,Não deve ser possível empurrar o cabo para dentro do aparelho de modo a danificar o cabo ou as partes internas do aparelho..

O método de ensaio consiste em fazer uma marca no cabo a uma distância de aproximadamente 20 mm da fixação do cabo ou de outro ponto adequado,e, em seguida, aplicar força de tração constante para o cabo por 100 vezes com uma velocidade de 1 vezes/s. Em seguida, aplicar um binário o mais próximo possível do aparelho durante 1 minuto.O deslocamento da posição de marcação do cabo não deve exceder o deslocamento indicado na tabela da força de tração e do binário..

Estrutura:

2Parâmetro do compressor de força de tração e de binário da fixação do cabo

Quadro 11 - Valores de ensaio da força de tração e do binário para a fixação de cabos

3Estrutura do provador de força de tração e de binário da fixação do cabo

Ele adota o peso para aplicar tensão, pesos e braços de binário para alcançar binário.O equipamento irá parar automaticamente quando os tempos de ensaio ou o tempo de ensaio for atingidoApós o ensaio, o deslocamento máximo admissível do cabo flexível do conector da arma de carregamento não deve exceder o valor normal exigido.

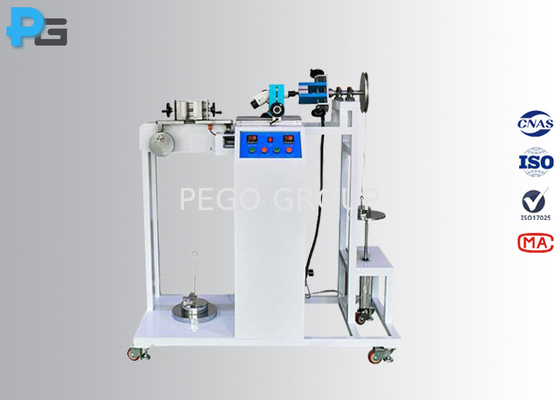

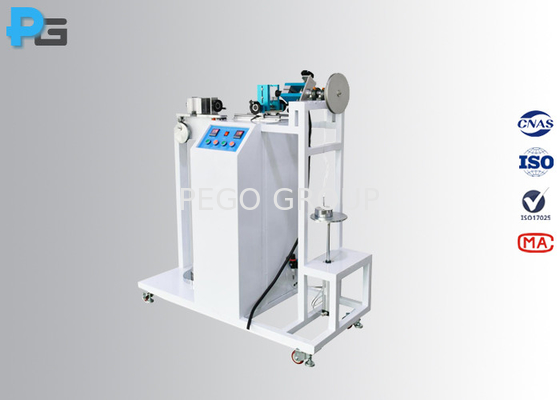

4Figuras do provador de força de tração e de binário da fixação do cabo
