Padrão: | IEC62196, figura 9 e figura 10 | Avalie a força: | 20N |
---|---|---|---|
Avalie a figura A: | Figura 9 | Medida A Diâmetro: | 3 mm |
Força de calibre B: | 1N | Figura de calibre B: | Figura 10 |
Diâmetro de calibre B: | 1 mm | Garantia: | 12 meses |
Destacar: | Gabarito das tomadas de entrada dos veículos elétricos,Profissionais de ensaio IEC 62916,sondas de ensaio para verificação de persianas |
IEC 62916Portas de entrada de veículos elétricosMedidor A com 20N e B com 1N para sondas de ensaio de verificação de persianas
1Introdução de sondas de ensaio de calibre A e B:
As sondas de ensaio de calibre A e B são projetadas de acordo com a norma IEC 62196-1-2022, secção 10.2, figura 9 e figura 10.É usado para testar a tomada EV-ouTletE é composto por fio de teste, alça isolada e propulsor.
Método de ensaio:
- A medição A de acordo com a figura 9 é aplicada aos furos de entrada correspondentes aos contatos a corrente e a qualquer outra abertura da superfície de engate com uma força de 20 N.O medidor é aplicado às persianas na posição mais desfavorável, sucessivamente em três direcções, para o mesmo local durante aproximadamente 5 s em cada uma das três direcções.e deve ser aplicada de modo a manter a força de 20 NQuando se desloca o calibre de uma direcção para a outra, não é aplicada nenhuma força, mas o calibre não deve ser retirado.
- Gauge B, de acordo com a figura 10, aplicado com uma força de 1 N e em três direcções, durante aproximadamente 5 s em cada direcção, com movimentos independentes,Retirar o gabarito após cada movimento.
2. Parâmetrode sondas de ensaio de calibre A e B:
Força de empurrão de 20 N | Fios de aço rígido | Diâmetro: 3+0,03 mm, comprimento: 80±0,5 mm |
Ponto de arame de aço rígido | R0,2+0.05 | |
1N Força de empurrão | Fios de aço rígido | Diâmetro: 1 + 0,015 mm, comprimento: 80 ± 0,5 mm |
Ponto de arame de aço rígido | R0.05 |

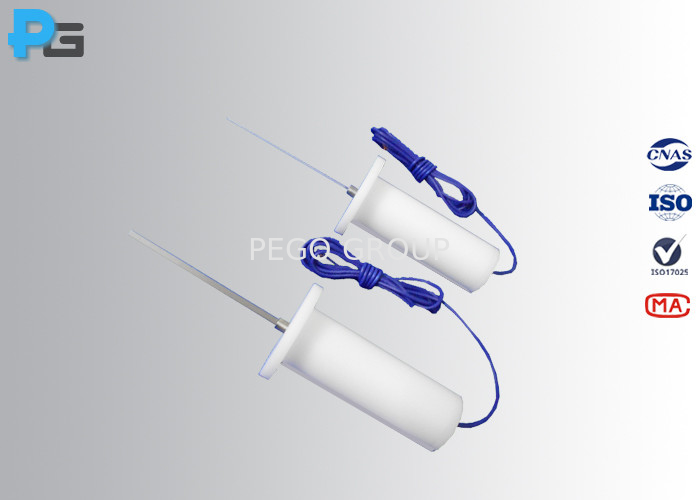

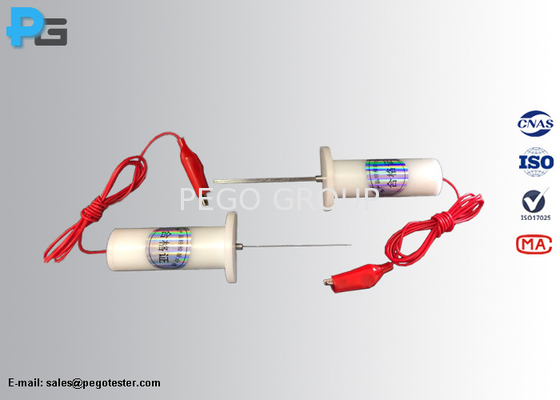

3Imagem.de sondas de ensaio de calibre A e B:
4. FAQ
1) A que norma estão conformes as sondas de ensaio?
Resposta: Pode satisfazer a cláusula 10.2 da figura 9 e 10 da norma IEC 62916-1 e a figura 9 e 10 da norma IEC 60884-1, etc.
2) As sondas de ensaio serão acompanhadas do certificado de calibração?
Resposta: Sim, pode vir com um certificado de calibração de terceiro laboratório, mas o custo é cobrado sozinho.
Quais são os prazos de entrega das sondas de ensaio?
Resposta: Temos a sonda em estoque, pode ser entregue imediatamente.
