Detalhes do produto:
Condições de Pagamento e Envio:
|
Norma aplicada: | IEC 62196-1, IEC 61032, IEC 60529 etc. | Comprimento do dedo: | 80±0.2 |
---|---|---|---|
Tamanho de articulação 1: | 30 ± 0.2 | Tamanho de articulação 2: | 60 ± 0.2 |
Diâmetro da defleção: | F75 ± 0.2 | Código do IP: | IP2X |
Aplicação: | Ensaios de tomadas de tomadas de tomadas e conectores do veículo | Garantia: | 12 meses |
Destacar: | IEC 62196 Proba do dedo de ensaio,Teste do indicador elétrico de 42 V,Equipamento de ensaio de conectores EV |

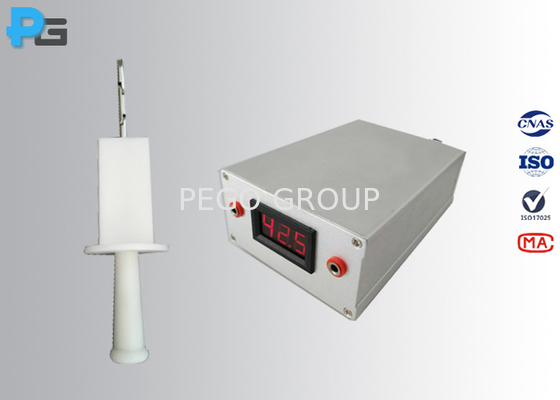

Equipamento de ensaio de conectores de veículos eléctricos IEC 62196 Proba de dedos de ensaio B com indicador elétrico de 42 V

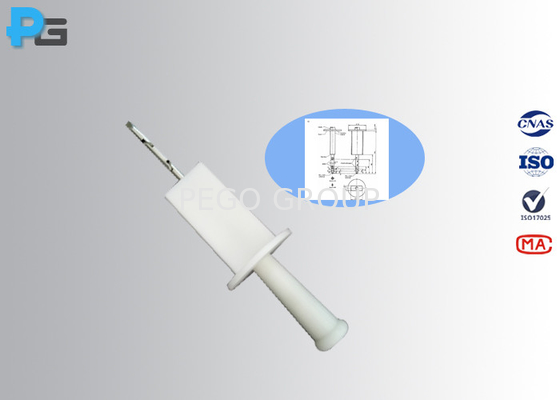

1.Introdução da sonda do dedo de ensaio B:
A sonda do dedo de ensaio B é um equipamento de ensaio de alta precisão que pode ser utilizado para testar as tomadas de tomada de EV e os conectores do veículo, é estritamente concebido de acordo com a figura IEC61032,e satisfaz os requisitos da secção 10 da norma IEC 62196-1.1, UL507, UL1278, figura 8, e IEC60529, figura 2. A sonda do dedo de ensaio destina-se a verificar a protecção básica contra o acesso a partes perigosas,É também utilizado para verificar a protecção contra o acesso com um dedo..
A sonda do dedo de ensaio B consiste em um dedo, um defletor, um cabo isolado e pode ser personalizada com um clipe de jacaré na extremidade do cabo para teste de choque anti-elétrico.Também pode ser personalizado um M6 furo roscado na extremidade da alça para equipar com o dinamômetro puxar e empurrar ou personalizado diretamente com 10N propulsor para teste de proteção do gabinete.
2Especificação do dedo de ensaio articulado
Modelo | PG-TPB | PG-TPB ((1) | PG-TPB(2) | PG-TPB ((3) |
Tamanho de articulação 1 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
Tamanho de articulação 2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
Comprimento do dedo | 80 ± 0.2 | 80 ± 0.2 | 100 ± 0.2 | 80 ± 0.2 |
Tamanho da ponta do dedo para o defletor | 180 ± 0.2 | 180 ± 0.2 | - Não. | 180 ± 0.2 |
De potência superior a 1000 W | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
Filé de ponta dos dedos | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
Ângulo de corte da ponta do dedo | 37o0 -10′ | 37o0 -10′ | 37o0 -10′ | 37o0 -10′ |
Conicidade da ponta dos dedos | 14o0 -10′ | 14o0 -10′ | 14o0 -10′ | 14o0 -10′ |
Diâmetro | F12-0-0.05 | F12-0-0.05 | F12-0-0.05 | F12-0-0.05 |
Diâmetro da secção A-A | F50 | F50 | - Não. | F50 |
Largura do sector A-A | 20 ± 0.2 | - Não. | - Não. | 20 ± 0.2 |
Diâmetro da defleção | F75 ± 0.2 | F75 ± 0.2 | F125±0.2 | F75 ± 0.2 |
Espessura da defleção | 5 ± 0.5 | 5 ± 0.5 | - Não. | 5 ± 0.5 |
Força | - Não. | - Não. | - Não. | 10-30N |
Conformidade com a norma | Classificação | IEC 60335-1 | IEC 60335-2-14 | Cálculos de qualidade |
3Figura da sonda do dedo de ensaio
4. FAQ
1) A que padrão se enquadra a sonda de dedo de ensaio B?
Resposta: Pode cumprir as normas IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 etc.
2) A sonda do dedo de ensaio B será acompanhada do certificado de calibração?
Resposta: Sim, pode vir com um certificado de calibração de terceiro laboratório, mas o custo é cobrado sozinho.
3) Qual é o tempo de condução da sonda do dedo de ensaio B?
Resposta: Temos a sonda em estoque, pode ser entregue imediatamente.
A sonda está com propulsor?
Resposta: Temos dois modelos para seleção, um é sem propulsor, mas com M6buraco roscado na extremidade da alça, outro é com propulsor e o propulsor pode ser personalizado com 10N, 50N, etc.
