IK01 (0,14J) a IK11 (50J) Aparelho de Teste de Impacto Mecânico com Martelo Pendular IEC62262
1. Introdução

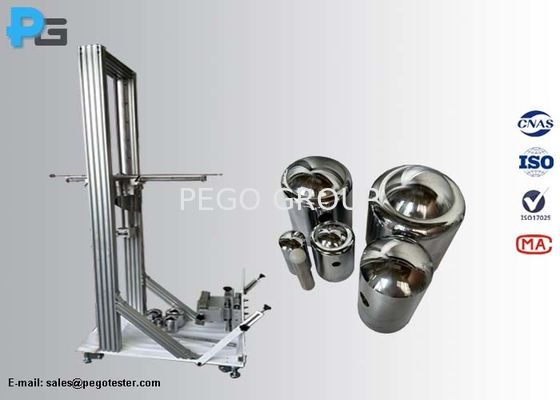

O aparelho de teste de impacto mecânico com martelo pendular pode atender aos requisitos de teste de Eha da IEC60068-2-75 e IEC62262. O equipamento consiste em elementos de impacto, tubos oscilantes e bancada de teste. Os elementos de impacto para IK07 (2J) a IK11 (50J) são feitos de aço, o elemento de impacto para os testes IK01 a IK06 é feito de poliamida, e há um furo no meio do elemento de impacto para fixação com o tubo oscilante, a massa equivalente não é igual à massa real do elemento de impacto. Os tubos oscilantes têm 1000 mm de comprimento, e as massas dos tubos oscilantes são configuradas de acordo com a massa combinada dos elementos de impacto. A bancada de teste é feita de liga de alumínio, com quatro rodas na parte inferior, e todo o dispositivo pode se mover livremente. A altura de queda é ajustável para realizar os testes IK01 a IK11, o equipamento é configurado com um mostrador para indicar a altura de queda. A altura de deslocamento pode ser personalizada para se adequar a diferentes alturas dos pontos de impacto.
O martelo pendular pode ser aplicado aos casos em que os pontos de impacto estão em superfícies verticais sem saliências. Os testes IK01 a IK06 são aplicados para testar plugues, tomadas, caixas de montagem, prensa-cabos, tampas, interruptores e outros acessórios elétricos. Os testes IK07 a IK11 são aplicados para testar luminárias, aparelhos de carregamento de veículos elétricos e eletrodomésticos.
2. Parâmetro
| Tubo Oscilante |
Tubo de aço 1 (Comprimento: 1000 mm, diâmetro externo: 15,9 mm, espessura: 1,5 mm) para energias superiores a 2J
Tubo de aço 2 (Comprimento: 1000 mm, diâmetro externo: 9,0 mm, espessura: 0,5 mm) para energias não superiores a 2J
|
| Ângulo de impacto |
0~900 |
| Curso de elevação |
200-1200mm |
| Martelos de impacto |
Elementos de impacto: ≤1J para testes IK01 a IK06, feitos de nylon
Elementos de impacto: 2J para teste IK07, 5J para teste IK08, 10J para teste IK09, 20J para teste IK10, feitos de aço
|
| Massa equivalente dos martelos |
≤1J: 0,2KG, IK07: 0,5KG, IK08: 1,7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| Método de liberação do martelo |
Liberação manual |
| Dispositivos de montagem |
1). Projetado de acordo com a figura D.3 da IEC60068-2-75, aplicado para testes IK01 a IK06
2). Placa de montagem plana para testes IK07 a IK10, ângulo ajustável 0-90°, equipada com furos para parafusos M6
|
3. Perguntas frequentes
1). Como saber a altura de queda?
Pego: o equipamento configura um mostrador para indicar a altura de queda. Puxe o tubo oscilante para a altura correspondente e solte-o.
| Altura de Queda |
| Energia/J |
0,14 |
0,2 |
(0,3) |
0,35 |
(0,4) |
0,5 |
0,7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Massa equivalente/kg |
0,25 |
(0,2) |
0,25 |
(0,2) |
0,25 |
(0,2) |
(0,2) |
0,25 |
0,25 |
0,25 |
0,5 |
1,7 |
5 |
5 |
10 |
| Altura de queda±1%mm |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2. Como posicionar a amostra?
Pego: O equipamento é configurado com um dispositivo de montagem plano, para testar amostras mais leves, elas podem ser colocadas na placa de montagem. E a placa de montagem é equipada com furos para parafusos M6, para que a amostra possa ser firmemente fixada na placa de montagem e pode ser inclinada 0-90°. Para testar amostras pesadas ou volumosas, elas podem ser colocadas no chão. Para testes IK01 a IK06, o dispositivo de montagem de madeira compensada é instalado no dispositivo de montagem plano.
3). Como evitar impactos secundários?
Pego: O martelo deve ser retido após o impacto inicial, segurando o elemento de impacto com a mão, evitando o braço para que a distorção seja evitada. Os usuários também podem usar um dispositivo com freio eletrônico, mas há risco de deformação do braço oscilante.
4). Você fornecerá serviço de instalação?
Pego: o equipamento não precisará de serviço de instalação, enviaremos o equipamento como um todo.
