IEC60598 Equipamento de ensaio de segurança elétrica

Equipamento de Teste de Segurança Elétrica IEC60598 Gabinete Retangular à Prova de Correntes de Ar Preto

1. Introdução

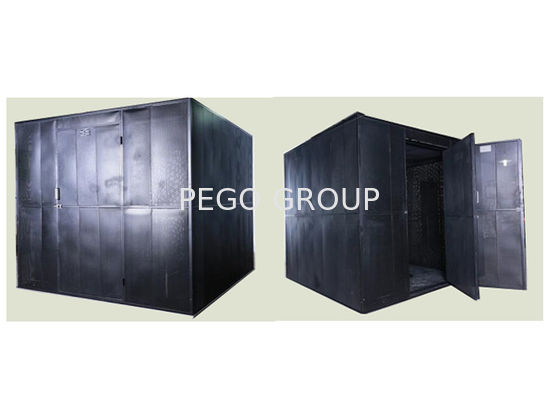

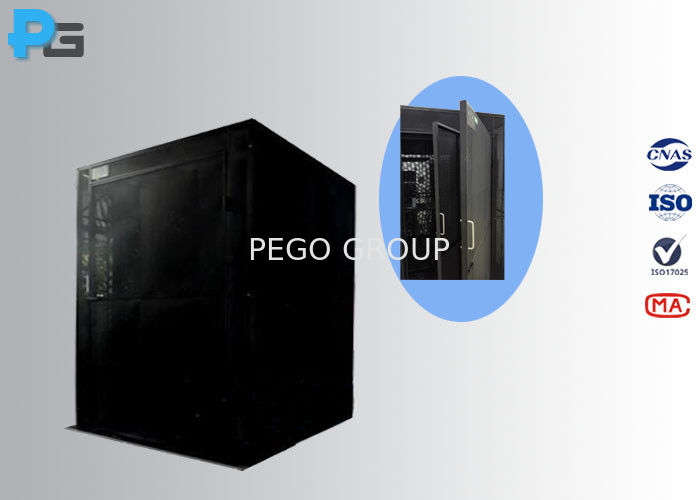

O gabinete à prova de correntes de ar é projetado de acordo com a IEC60598.1 anexo D, sendo aplicado ao teste térmico de luminárias sob condições de operação normal e anormal. O gabinete à prova de correntes de ar é retangular, com dupla camada na parte superior e em pelo menos três lados, e com uma base sólida. As duplas camadas são de metal perfurado, espaçadas aproximadamente 150 mm, com perfurações regulares de 1 mm a 2 mm de diâmetro, ocupando cerca de 40% de toda a área de cada camada. Na parte superior do gabinete deve ser montada uma placa de teto ou um suporte de suspensão desmontável com um gancho para fixar a luminária no teto. Na parte inferior lateral do gabinete deve ser instalado um orifício de entrada para conexão de fios. Para facilitar a instalação da luminária, o gabinete é equipado com um suporte de amostra, conforme o padrão, uma placa sólida preta de 2 camadas é aplicada para fixar a luminária em teste.

2. Especificação

3. Imagens:
