Sistema de ensaio do goniofotómetro LED

Sistema de Teste de Goniophotometer LED para Distribuição de Intensidade Luminosa

Introdução:

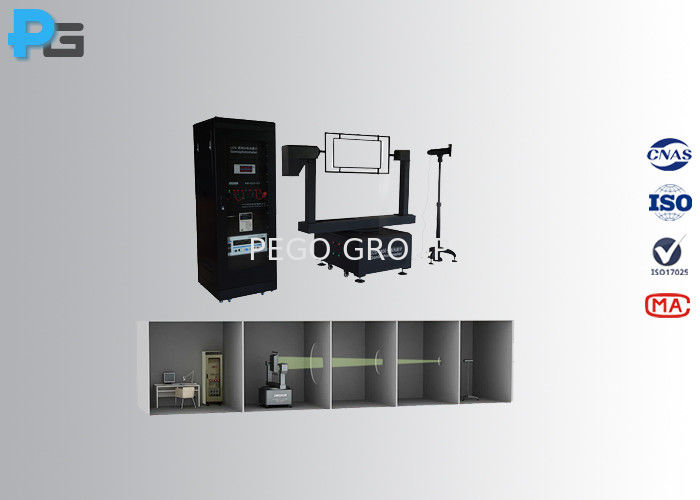

O Sistema de Teste de Goniophotometer PG-1900 (Sistema de Teste de Distribuição de Intensidade Luminosa) é projetado de acordo com os padrões LM-79 e CIE em relação às soluções de teste C-γ e B-β, amplamente aplicado para testar LEDs, HID, CFL e outras luminárias, como projetores, downlights, painéis de luz, luzes de rua e assim por diante. Os parâmetros de medição incluem curva de distribuição de intensidade espacial, curva de distribuição de intensidade espacial em seção transversal, curva de distribuição isolux, curva de limitação de luminância, fluxo luminoso da área, eficiência das luminárias, classe de ofuscamento UGR, fluxo luminoso total, fluxo luminoso efetivo, fator de utilização e etc. Todos os dados de teste podem ser salvos como arquivo IES, que pode ser inserido diretamente no Dialux, e os dados também podem ser exportados como arquivos PDF e Excel para fins de análise.

1) Para luminárias internas: relação de luz ascendente, relação de luz descendente, relação máxima de altura de espaçamento permitida, curva de limitação da luminária, fator de utilização, tabela de estimativa orçamentária.

2) Para projetores: ângulo lateral de meio pico, dados de distribuição de intensidade luminosa tipo B, dados de distribuição de fluxo luminoso zonal, curva de intensidade luminosa espacial.

3) Para luzes de rua: relação máxima de altura de espaçamento permitida, relação de luz ascendente, relação de luz descendente, fluxo zonal, intensidade luminosa, fator de utilização.

Requisitos do laboratório:

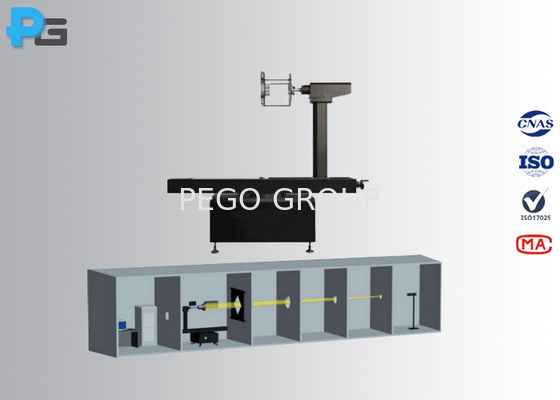

1) Dimensão da sala escura: 3m(A)*2.5m(L)*15m(C) acima, ou projetada de acordo com o tamanho da lâmpada e o tamanho do laboratório. O console rotativo e o detector são colocados na sala escura. A sala escura (inclui parede, teto e chão) deve ser revestida com tinta escura fosca, ou coberta com carpete preto ou tecido preto.

2) Sala de controle: 2.5m(A)*3m(L)*3m(C). O armário de controle, o computador e a impressora são colocados na sala de controle.

3) A temperatura da sala escura deve ser controlada por ar condicionado de acordo com os requisitos da CIE.

4) A Pego fornecerá suporte para o projeto do laboratório de acordo com as condições reais após a confirmação do pedido.

Parâmetros:

1). Distância de teste: 2m~15m (depende do tamanho da lâmpada e do tamanho do laboratório)

2). O software em versão inglesa pode ser executado no win7 ou win XP

3). Pode testar o tamanho máximo da lâmpada (com luminária): φ 1500mm, 50KG, 300V/500w

4). Grampos para montagem da lâmpada:

Relatório de teste:
