Padrão de referência: | IEC62262, IEC60068-2-75 | Material do equipamento: | Liga de alumínio |
---|---|---|---|
Energias de impacto: | 0.14J a 50J | Nível de IK de ensaio: | IK01 a IK11 |
Modo de liberação: | Liberação manual | ângulo do impacto: | 0~90 graus |
Destacar: | Aparelho de ensaio de impacto com martelo de pêndulo,Aparelho de ensaio de impacto IK01 a IK11,Aparelho de ensaio de impacto mecânico |

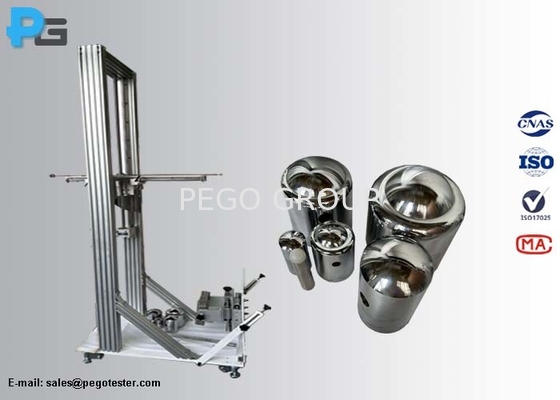

Aparelho de ensaio de impacto mecânico de martelo de pêndulo IK01 (0,14J) a IK11 (50J) IEC62262
1Introdução
O aparelho de ensaio de impacto mecânico com martelo de pêndulo pode satisfazer os requisitos de ensaio dos ensaios IEC60068-2-75 Eha e IEC62262.Os elementos marcantes para IK07 (2J) a IK11 (50J) são feitos de aço, o elemento de impacto para os ensaios IK01 a IK06 é feito de polimida e tAqui há um buraco no meio do elemento de golpe para fixação com o tubo balanço, a massa equivalente não é igual à massa real do elemento de golpe.e as massas dos tubos de balanço é configurado de acordo com a massa combinada dos elementos de choqueO equipamento de ensaio é feito de liga de alumínio, com quatro rodas na parte inferior, e todo o dispositivo pode mover-se livremente.O equipamento é configurado com um mostrador para indicar a altura de quedaA altura de viagem pode ser personalizada para se adequar a diferentes alturas dos pontos de impacto.
Os ensaios IK01 a IK06 aplicam-se às tomadas de ensaio, às tomadas, ao bolso de montagem, às glândulas,coberturasOs ensaios IK07 a IK11 aplicam-se ao ensaio de luminárias, aparelhos de carregamento de veículos eléctricos e aparelhos domésticos.
2. Parâmetro
Tubos de balanço |
Tubo de aço 1 (Longo: 1000 mm, diâmetro exterior: 15,9 mm, espessura: 1,5 mm) para energias superiores a 2J Tubo de aço 2 (Longo: 1000 mm, diâmetro exterior: 9,0 mm, espessura: 0,5 mm) para energias não superiores a 2J |
Ângulo de impacto | 0 ~ 900 |
Tração de elevação | 200-1200 mm |
Máquinas de corte de madeira |
Elementos marcantes: ≤1J para os ensaios IK01 a IK06, fabricados em nylon Elementos marcantes: 2J para o ensaio IK07, 5J para o ensaio IK08, 10J para o ensaio IK09, 20J para o ensaio IK10, fabricados em aço |
Massa equivalente de martelos | ≤1J: 0,2KG, IK07: 0,5KG, IK08: 1,7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
Método de libertação do martelo | Liberação manual |
Instalações de montagem |
1) Completado e concebido de acordo com a figura D da norma IEC60068-2-75.3, aplicado para os ensaios IK01 a IK06 2) Placa de montagem plana para os ensaios IK07 a IK10, com ângulo regulado de 0 a 90°, equipada com furos de parafuso M6 |
3Perguntas frequentes
1) Como saber a altura de queda?
Pego: o equipamento configura uma diapositiva para indicar a altura de queda.
Altura de queda | |||||||||||||||
Energia/J | 0.14 | 0.2 | (0,3) | 0.35 | (0,4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
Massa equivalente/kg | 0.25 | (0,2) | 0.25 | (0,2) | 0.25 | (0,2) | (0,2) | 0.25 | 0.25 | - Não.25 | 0.5 | 1.7 | 5 | 5 | 10 |
Altura de queda ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2Como posicionar a amostra?
O equipamento é configurado com um dispositivo de montagem plano, para testar amostras mais leves, podem ser colocadas na placa de montagem e a placa de montagem é equipada com furos de parafuso M6,para que a amostra possa ser firmemente fixada na placa de montagem e inclinada 0-90°Para o ensaio de amostras pesadas ou de volume, podem ser colocadas no chão.
3) Como evitar impactos secundários?
Pego: O martelo deve ser mantido após o impacto inicial, agarrando o elemento de impacto com a mão, evitando o braço para evitar distorções.Os utilizadores também podem utilizar o dispositivo com travagem electrónica, mas existe o risco de deformação do braço de balanço.
4) Será que fornece serviço de instalação?
Pego: o equipamento não precisará de serviço de instalação, vamos enviar o equipamento como um todo.
